某车型门窗控制器PCBA的简化建模方法
录入：edatop.com 点击：
2 试验模态分析
2.1 试验设备
根据PCBA的结构特性，采用激光非接触测试系统进行PCBA模态试验，该系统由德国Polytec公司生产，包括计算机、激光头、信号发生器和信号采集箱等部分，其测量频率范围为0～200KHz，其最大的特点为非接触扫描测试，扫描方式代替了多通道传感器，较其它测试方式有较大的优越性。
2.2 试验设置
测试开始前先进行试验设置：
1.边界条件：试验采用刚度很小的线绳将PCBA悬挂起来，悬挂点位于试件一边的两个端点，模拟自由-自由状态。
2.激励方式：采用0～2000Hz正弦扫频。
3.采样频率： 0～20kHz；激励加Hanning窗；响应加Hanning窗。
4.响应测量：在Polytec软件中将PCBA划分为20块，共30个测点，如图3所示绿色的点为激光测振系统中的激光测点。对激光扫描点进行预设，并且将信号弱的扫描点粘贴反光薄膜。用激光测振系统测量PCBA器件较少的面的速度响应。

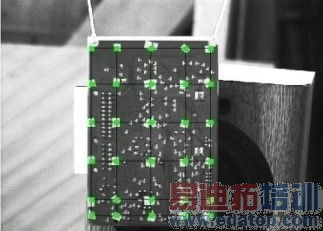

图3：PCBA悬挂方式及测点图
