手持式射频测试仪保证繁忙网络的通信稳定

录入：edatop.com 点击：

在选择合适的信号分析仪时，安装维护（I&M）公司和分包商会关注一些关键因素，即便携性、重量轻、坚固耐用、优良的产品质量、便于数据传输的常用接口、电池工作时间、低成本。

安捷伦N9340B手持式频谱分析仪是有效满足这些要求的一种解决方案，除具有这些特点外，还有很强的测量和监测功能，这种功能在无线网络安装维护（I&M）应用中特别有用。最为重要的一个功能就是色谱图功能。色谱图功能允许服务提供商的现场工程师在任何时候和任何地方都可以监测引起通信中断和干扰的瞬时信号。当采用局域网远程控制功能后，安捷伦的N9340B色谱图功能能保存频域和时域两类数据，并搜集干扰主载波的突发瞬时信号，而这些信号可能对无线服务提供商（WSP）正常通信量造成严重干扰并导致非常大的损失。

安捷伦N9340B手持式频谱分析仪的色谱图测量和频谱迹线如图4所示，屏幕上显示记录的一个瞬时信号的彩色编码图像、频率范围和监测时间分别在横轴和纵轴上显示，彩色编码表示所记录信号的功率。

图4 安捷伦N9340B手持频谱分析仪具有色谱功能

在色谱图上，无论是垂直地（显示过去时间内的某个时刻）还是水平地（显示不同频率）激活或移动一个标记(Marker)，工程师都可容易地标记感兴趣的信号部分。工程师可以仅通过单键操作便可在色谱图和某时刻记录的实际频谱轨迹之间切换。在图4（色谱图）左侧的图中，容易找到频率为1.806993478GHz的间歇性干扰信号。一个标记放在其中一个干扰信号上。通过右边的频谱轨迹图，便可以看到在某一特定时刻的频谱轨迹。因此，色谱图是手持式频谱分析仪的一个强大工具，它允许用户捕捉干扰，特别是间歇性的信号，而瞬时干扰又是现在网络运行中最令人烦恼的干扰。

安捷伦N9340B还同时支持另一个对实施安装维护（I&M）过程有用的功能，这就是频谱发射掩模（SEM）。频谱发射掩模是相对于主信道内功率而定义的，它是WCDMA中的一个关键技术指标。N9340B的这一功能允许工程师监测信道外发射功率，从而确保基站的发射性能维持正常状态。为了增加了测量的灵活性，N9340B还允许用户修改频谱发射掩模的各项参数，包括主信道带宽、信道外频带和容差极限等。

N9340B手持频谱分析仪还支持其它重要的功能，如场强测量，USB功率传感器，以及AM，FM，ASK和FSK等调制信号的基本解调分析。这些功能与前述各项功能一起使工程师能够针对一个信号进行全面的测试，以在非常窄的分辩带宽（例如仅仅数十赫兹）下监测主载波旁是否存在干扰。一旦定位干扰，就可以快速、恰当地部署改正措施。

4 电缆及天线测试仪（CAT）作用分析

手持式电缆及天线测试仪在保证现场传输信号质量从而支持无线通信上起着至关重要的作用，它与手持式信号分析仪一起构成优化电缆和天线部件硬件安装所需的整套工具（见图5）。

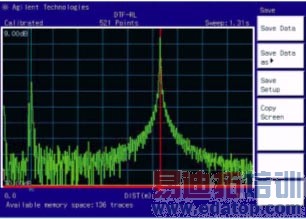

图5 电缆和天线测试系统测量屏幕示例

对理想电缆及天线测试仪（CAT）的一个基本要求是能够测量现场的回波损耗。回波损耗是对电缆和天线系统信号反射特性的一个度量。在S参数术语中，它相当于一个S11测量。为进行这个测量，手持式电缆及天线测试仪（例如安捷伦N9330B）用一个信号发生器产生一个扫频的射频信号，这个信号被发送到所测试的电缆和天线系统，一部分入射功率从每个传输故障点和天线反射回发射源。反射电压与入射电压之比称为反射系数——一个既包含幅度也包含相位信息的复数。通过测量信号反射，手持式电缆、天线测试仪（CAT）可以确定电缆和天线系统的参数。

对理想的电缆及天线测试仪（CAT）的另一个关键要求就是提供频域和时域回波损耗测量。在频域中，电缆及天线测试仪（CAT）利用时域信号的一个逆傅立叶（Fourier）变换来确定故障点的位置。它也支持驻波比（SWR）、回波损耗和电缆损耗测试。可以根据回波损耗测量得出驻波比（SWR）和电缆损耗。

在时域中，电缆、天线测试仪（CAT）支持回波损耗和电缆损耗测试。这些频域和时域测试功能目前已经成为电缆和天线系统测试的标准。

5 数据处理

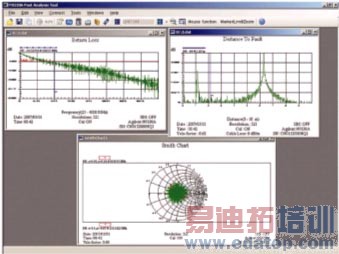

所有安装维护无线网络过程都需要利用一个快速灵活的后处理和报表工具（见图6）。安捷伦N9330 PC软件提供功能强大的测试数据后分析功能。除了良好的用户界面外，基于PC的后分析工具还可以提供史密斯（Smith）图表显示和分析功能，它也支持强大的打印功能，这使得完成报表变得非常方便。数据库功能则提供有组织的档案管理。
