示波器实操特辑之45:Wiegand协议的解码

录入:edatop.com    点击:

  Wiegand协议广泛应用于门禁控制系统的读卡器领域,很多客户在研发工作中需经常对其进行解码分析,ZDS2022示波器为了解决用户需求,免费开放了21种协议解码,其中就包含Wiegand协议!

  按下【Decode】键,将解码类型设为Wiegand协议,打开协议触发,在示波器前面板上的触发控制区内,按下【Auto/Normal】键,将触发方式设为普通,使波形稳定显示。在“协议参数”中,检查DATA0和DATA1的通道设置是否与信号实际输入通道相符,ZDS2022示波器中Wiegand协议类型可设置为26位、39位、44位和自定义,我们选择26位。

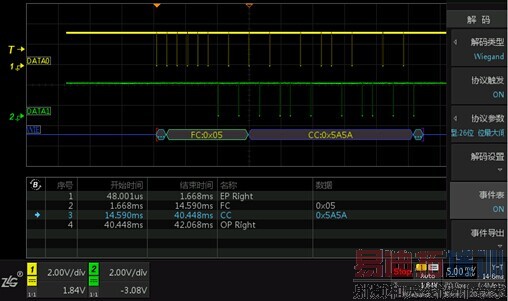

  图1  Wiegand协议解码

  位最大间隔是输入两个数据之间允许的最大间隔,设置范围为0.00ns~1.00s,系统默认为10.0ms,最大位间隔的设置意义在于要判断帧的完整性,当空闲电平时间超过该值时视作帧结束。在协议参数设置正确的情况下,若屏幕协议依旧未能有效解码,可能是由于示波器未能识别到完整的数据帧,调整水平偏移,使完整数据帧显示在屏幕上,此时Wiegand协议已有效解码,打开事件表,旋转旋钮B可对所有解码事件进行浏览,在停止状态下,短按旋钮B,可将旋钮B选中的解码事件准确定位在屏幕中央!
