示波器实操特辑之44：延迟测量
录入：edatop.com 点击：
大家好，前几期视频中，我们已经分享了ZDS2022示波器延迟触发的功能，将指定延迟时间的指定边沿准确触发了出来，事实上，ZDS2022示波器具有51种参数的测量统计功能，其中就包含延迟边沿的测量，那就来看看延迟测量到底是怎么回事吧？
按下【Measure】键，选中测量项选择软键，在界面上可看到51种测量参数，旋转旋钮B可在时间范畴内找到延迟，延迟共分为4种类型，我们旋转旋钮B选中其中的下降沿对上升沿，长按旋钮B可看到该参数的具体信息，下降沿到上升沿的延迟是指从最接近于屏幕中央通道1的下降沿与通道2的上升沿在波形中等阈值处的时间差，我们对屏幕上两路波形进行下降沿对上升沿的延迟测量，返回到主界面，测量结果已经自动显示出来，按下【Cursor】键，开启光标测量，可见光标测量与自动测量结果近似相等！
ZDS2022示波器拥有51种参数测量、统计功能，其中的延迟测量，您清楚了吗？

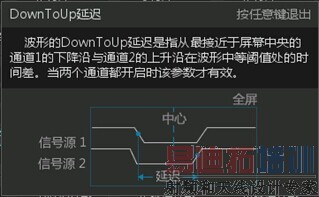

图1 延迟参数的帮助信息

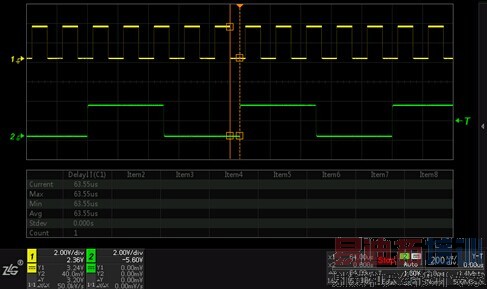

图2 延迟测量
