一种基于TMS320C55x DSP的UART通信设计

录入:edatop.com    点击:

  摘要:全双工异步串行通信在TMS320C55xDSP上的通常实现方式是利用DSP的McBSP接口加外接芯片实现,这种设计方法增加了实现UART的硬件成本和电路设计复杂度。提出了一种直接利用DSP的MCBSP接口和DMA通道实现UART的方法,给出了使用C语言和CSL的编程方法。与传统实现方法相比,具有实现成本低,硬件电路简单,移植性强等特点,稍加修改可应用于C5000和C6000各系列芯片中。

  1 引言

  MS320C55x数字信号处理器通过多通道缓冲串口(McBSP)提供了与外设的多种同步串行通信方式。然而,由于DSP中串行通信由数据信号、帧同步信号和时钟3种信号配合实现,其中帧同步信号和数据信号由不同的数据线传输。而异步串行通信则在一根传输线上实现数据发送或接收,且不需要专门的时钟信号线。因此DSP与异步设备的接口,如UART通信实现相对复杂,需要对McBSP的相关寄存器进行正确初始化。DSP中实现全双工异步通信的通常做法是使用专用的串行接口芯片,如TL16C550,这种设计方法编程相对简单,但增加了设计成本和电路复杂度。本文介绍了一种TMS320C55x DSP芯片利用McBSP和DMA直接实现UART的方法,基于该方法实现的DSP异步串行通信模块已成功应用于控制偏振图像采集处理的DSP硬件设备中。 www.51kaifa.com/

  2 UART在DSP上的实现

  异步串行通信要求DSP能够模拟和检测到UART的帧信号。由于DSP串口是同步串口,而且DSP时钟为高速时钟,经分频或倍频后无法保证与UART的异步串行时钟精确同步。DSP的帧同步信号无法与UART的帧信号同步,造成串行通信信号中信号位的偏移。最好的解决方法是减小偏移和对接收的数据流进行过采样,本文采用了对UART信号的16倍过采样。www.51kaifa.com/

  2.1 McBSP设置

  DSP的McBSP通过3种信号实现同步通信:数据、帧同步和时钟。异步通信发送和接收各在一条线上进行,具有自己的帧时序。

  UART的通信时钟由使用的通信波特率(每秒传输的数据位个数)决定,通常为2400,9600,19200等。DSP与UART异步通信时,由于DSP的内部时钟频率通常都不是UART时钟频率的整数位,因而会造成双方通信时数据位的偏移,为了尽量减小这种偏移,McBSP的串口时钟需要正确的设置时钟频率以达到与UART波特率相匹配。

  数据包(PKTBITS)由起始位、数据位、奇偶校验位和停止位组成,起始位为1位,停止位通常为1,1.5,2位,数据数通常为8位,如何使用校验,那么数据包还包括1位校验位。以上数据位中,每1位都被DSP以16倍波特率的时钟频率过采样。

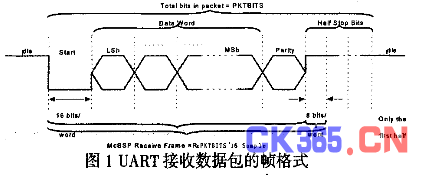

  发送时,为保证UART能收到半个停止位,需要将DSP的McBSP发送端口设置为2相的数据帧。第1相为16位的数据字,第2相为8位的数据字。那么第1相数据长度为(起始位+数据位+校验位)个字,第2相长度为停止位的字长。发送时的总帧长(TxPKTBITS)为这两相的总字长。接收数据包格式与发送相似,其结构如图2所示。DSP的串口发送引脚与外部串口设备的接收引脚相连,不使用FSX引脚和CLKX引脚。

  接收时,McBSP通过接收帧同步信号引脚(FSR)检测数据的到来,根据帧同步信号的不同,帧同步信号可配置成上升沿触发或下降沿触发,由于UART的起始位为低电平,因此使用下降沿触发。将UART发送数据信号与McBSP的数据接收引脚DR和FSR相连,实现用UART的发送信号触发McBSP的接收帧同步信号。在McBSP接收一帧数据期间,为了防止下降沿再次触发一帧数据接收,McBSP应该设置为接收数据包期间忽略帧同步信号。





  接收完一帧数据后,需要对数据解码,收于DSP发送和接收时钟是UART串口时钟频率的16位,因此每个UART数据位对应于DSP中1个16位字(停止位对应8位字)。在McBSP接收寄存器中将接收帧设置为2相,第1相16位字,字长为RxPKTBITS(起始位+数据位+校验位),第2相为8位字,对应于停止位字数。此外,接收帧延时值应该设置为1位。

  2.2 McBSP时钟采样率设置

  McBSP与UART通信时,McBSP接收到一帧的帧同步信号后,该帧期间之后出现的帧同步信号将被忽略。为了获得最大数据流量,一帧数据发送结束时,其停止位后紧接着为起始位,帧同步信号的检测依赖于停止位到起始位的下降沿。为了正确检测到帧同步信号,高电平应该至少保持一个时钟周期以上时间。

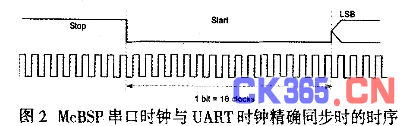

  理想情况下,串口时钟信号边沿与数据位边沿精确对应,此时,每个数据位对应16倍时钟周期。起始位和串口时钟的下降沿偏最小,如图3所示。

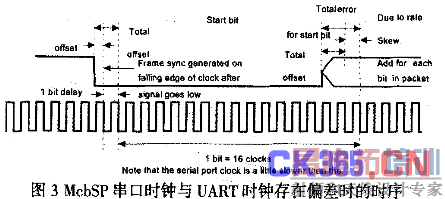

  正常通信时,McBSP的帧同步信号与UART串口的时钟之间会有一定的偏差,如图所示。



  存在偏差时,为保证McBSP能检测到接收到信号的下降沿,McBSP的串口采样时钟频率必须准确设置。其设置方法如公式1、2所示。其中,DIV是McBSP寄存中串口采样时钟分频值,DSPCLK是DSP的CPU时钟频率,baudrate为通信波特率。



  通信波特率为19200,DSP时钟频率为75MHz,接收数据包为10位(1位起始位,8位数据位,无校验,1位停止位:PKTBITS=10,RxPKTBITS=9.5),根据公式1计算得DIV ,由于分频值DIV为整数,因此取DIV 。根据公式2计算得DIV ,取整后得DIV 。取DIV最佳值为244。TMS320VC55x DSP以常用波特率通信时的分频值如表1所示。





  2.3DMA设置

  UART通信时,DSP发送和接收到的数据存储在数据存储器中,为了实现DSP的高速处理,减少DSP响应McBSP数据寄存器中断的次数。发送和接收数据与McBSP发送和接收寄存器DXR和DRR之间的数据传输通过DMA通道完成。这里以使用DMA通道4和通道5为例,其中,DMA通道4作为数据接收通道,DMA通道5做为数据发送通道。将通道4和通道5的同步事件分别设置为McBSP串口接收事件和串口发送事件,DMA通道4的源地址为McBSP的接收寄存器DRR地址,目的地址为数据存储器中存放接收数据的变量地址;DMA通道5的源地址为数据存储器中待发的数据,目的地址为McBSP的DXR寄存器地址。每当McBSP接收到数据时,会触发DMA通道4将接收到的数据拷贝到DSP数据存储器的相应置,同时目的地址指针自动加1;发送数据时,DMA通道5将待发送数据拷贝到DXR,将数据依次发出。

  发送数据时,待发字符被打包成适于UART接收的数据格式,以发送16进制无符号数0xAA为例,首先发送起始位,然后是数据位最低位,最后发送停止位。该数值在数据存储器中按地址由低到高的存放格式为:0x0000,0x0000,0xFFFF,0x0000,0xFFFF,0x0000,0xFFFF,0x0000,0xFFFF,0xFFFF。

  接收到数据后,取过采样到的每个16位二进制数据字的中间四位,若中间四位中1的个数不小于3,则表示收到当前的UART数据位值为1;若中间四位中0的个数不小于3,则表示收到当前的UART数据位值为0。否则认为数据传输出错。

  3 程序设计

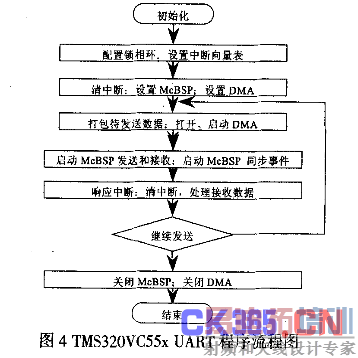

  在McBSP和DMA寄存器设置正确的基础上,利用TI公司提供的CODe Composer Studio集成开发环境编写了UART串口通信软件,软件开发中使用了CSL(片上支持库),使整个开发过程快速、直观、具有很强的可读性。程序流程如图所示:



  4 实验分析

  硬件和软件设计完成后,进行了测试实验,实验上位机为PC机,DSP处理器为TI公司的TMS320VC5509A,通信波特率为19200,DSP外部晶振频率为20MHz,CPU时钟频率为100MHz,UART数据格式为1位起始位,8位数据位,1位停止位,无校验。多次实验结果表明数据发收准确,无误码现象发生。

  5 结论

  DSP系统直接与外部全双工异步串行设备的通信时,通过正确的使用DSP上的McBSP和DMA通道,利用16倍过采样原理准确的计算McBSP通信接口的采样值和配置相关寄存器,能够实现DSP与外部异步设备的可靠通信。与传统的采用串并转换芯片的实现方法相比,具有更低的成本更简单的外部电路。本文中的程序针对TI公司的TMS320VC5509x DSP芯片编写,通过对少数寄存器的修改,该程序可直接应用于TI公司的C5000和C6000系列DSP芯片上。

  本文作者创新点:提出了一种直接利用DSP的McBSP接口和DMA通道实现UART的方法,具有实现成本低,硬件电路简单,移植性强等特点。

  参考文献:

  1 TMS320VC5509A Fixed-Point Digital Signal Processor Data Manual. Texas Instruments

  2 TMS320VC5501/5502/5503/5507/5509/5510 DSP Multichannel Buffered Serial Port (McBSP) Reference Guide. Texas Instruments

  3 Implementing a Software UART on the TMS320C54x with the McBSP and DMA. Texas Instruments

  4 TMS320VC5503/5507/5509/5510 DSP Direct Memory Access (DMA) Controller Reference Guide

  5 TMS320C55x Chip Support Library API Reference Guide. Texas Instruments

  6 TMS320C6000 McBSP: UART. Texas Instruments

  7 安颖,刘丽娜.基于DSP的高速信号采集与处理系统的设计【J】.微计算机信息,2005,1:57-58。
