以LabView为技术基础的RVO4000数字示波器二次开发应用

　　1 引言

　　LabVIEW(laboratory virtual instrument engineering workbench，实验室虚拟仪器工程平台)是美国NI公司(national instrument company)推出的一种基于g语言(graphics language，图形化编程语言)的虚拟仪器开发工具。rvo4000数字示波器是一种小巧、轻型、便携式的双通道示波器。它包含有数字存储器、频谱分析、李沙育图形、数据采集四大功能模块。相对于以往的数字存储器，其功能更加强劲，价格更加低廉，升级更加容易，应用范围更加广泛。本文将主要介绍在 LabVIEW开发环境中rvo4000双通道数据采集的实现。

　　2 二次开发实现

　　一般 i/o设备都带有dll驱动函数库以及相应的lib文件和.h头文件，rvo4000提供的rvo4000.dll、rvo4000.lib、 rvo4000.h文件供用户二次开发，而LabVIEW恰好提供了调用动态链接库的手段——clf节点(call library function，位于LabVIEW功能模板中的 advanced子模板中)。基于这种状况，使用clf节点便是笔者驱动此类设备的首选方法。

　　2.1 rvo4000.dll中函数通过clf节点的调用方法

　　(1) 函数说明

　　settriggermode:设置触发模式函数

　　函数入口:mode-触发模式参数

　　函数返回:

　　error:err_none-无错误

　　err_setsarate-设置触发模式出错

　　函数说明:此函数用于设置采样率的触发模式，当mode=autosampling采样时不判别是否触发;当mode=normalsampling采样时判别触发，当没有触发时，示波器将一直处于等待触发的状态直至触发采样才能结束。

　　(2) clf节点的配置步骤

　　● 在clf节点的右键菜单中选择“configure…”或直接双击节点，弹出clf节点配置对话框。点击“browse…”按钮找到动态链接库文件 rvo4000.dll，选定后，LabVIEW会自动装载选定的dll文件，并检测dll文件中所包含的函数。按“function name”框的下拉按钮可以看到dll中所有的函数。

　　●在“function name”下拉框中选择设置触发模式函数:settriggermode 。

　　●“calling conventions”指的是调用dll遵从的规范，有stdcall和c两个选项，若所选函数是windows api函数，则选用stdcall;否则选用c选项。

　　●设置函数返回参数类型:在“parameter”下拉框中选择 return type，同时在“type”下拉框中选择numeric，在随后出现的“data type”下拉框中选择类型，这里选unsigned 32-bit interger。

　　●设置函数输入参数:点击add a paramter after按钮，就可以添加一个新的输入参数。

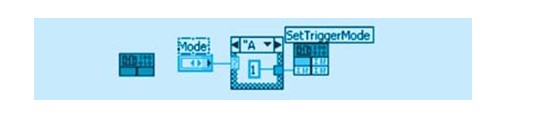

　　下面分别是clf节点设置前和设置后的图标，如图1所示:

　　图1 clf节点图标

　　注意:settriggermode()的输入参数本来应为autosampling或normalsampling等， 但这里为1或2等，这是因为在rvo4000.h有定义:

　　#define autosampling 0x01

　　#define normalsampling 0x02

　　类似的处理在其他clf节点设置也用到。

　　2.2 rvo4000.dll中需要使用的主要函数

　　oscinit:初始化 rvo4000硬件和软件参数;

　　settriggermode:设置触发模式;

　　setvoltagediv: 设置模拟通道档位;

　　setvoltageoffset:设置模拟通道位移;

　　settriggersource: 设置触发源;

　　settriggerslope:设置触发沿;

　　settriggeroffset:设置触 发位置;

　　settriggerlevel:设置触发电平;

　　setcoupling:设置模拟通道耦合;

　　setmemdepth: 设置内存深度;

　　setsamplingstart:设置开始采样;

　　getsamplingend:取得 结束采样信号;

　　setsamplingstop:设置结束采样;

　　getoscdata:取得采样数据;

　　2.3 系统整体实现方案

　　(1) 首先设置好数字示波器的属性

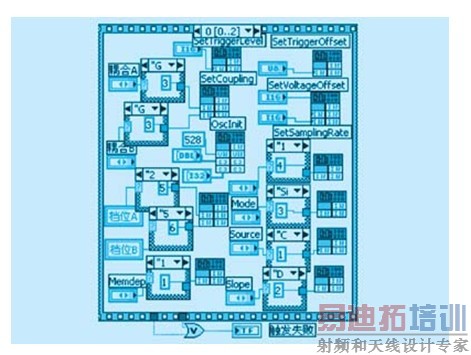

　　参 数，如图2所示。这里需要通过clf节点来实现调用的函数包括有:初始化rvo4000硬件和软件参数、设置触发模式、设置采样率、设置模拟通道档位、设置模拟通道位移、设置触发源、设置触发沿、设置触发位置、设置触发电平、设置模拟通道耦合、设置内存深度。

　　图2 设置示波器的属性

　　(2) 接着启动数字示波器开始采样

　　并判断采样信号是否结束，如图3所示。这里需要通过clf节 点来实现调用的函数有:设置开始采样、取得结束采样信号。

　　图3 启动数字示波器开始采样

　　(3) 结束采样并取得采样数据，如图4所示。

　　图4 结束采样并取得采样数据

　　这里需要通过clf节点来实现调用的函数包括有:设置结束采样、取得采样数据。

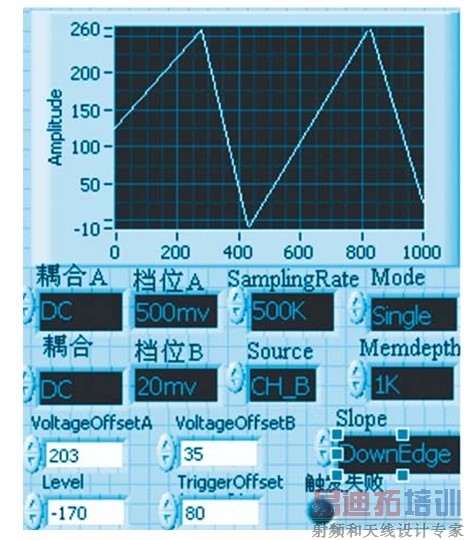

　　(4) 双通道采样系统的前面板框图设计如图5所示(图5中只画出了单个波形发生器显示图)。

　　图5 采样系统前面板

　　3 结束语

　　一般看来，i/o设备厂商都会为自己的产品提供dll形式的驱动库给用户作开发应用，这种开发应用在我们实际应用会经常遇到。本文以rvo4000数字示波 器为实例主要讲述了在LabVIEW环境中调用动态链接库函数的方法以及二次开发实现方案，有一定的实际价值。
