布置简单双通道示波器界面的其他面板

　　需要布置的主要包括以下一些面板：LOGO面板（用于显示简单双通道示波器的LOGO属性）、触发器面板（用于布置触发源、触发极性和触发电平大小的调节等功能控件的布置）、程序控制面板（控制简单双通道示波器的信息显示和程序终止命令的执行任务）、通道选择面板（选择示波器不同通道的信号，如单通道还是双通道信号显示）和定位面板（水平分度的调节及数值分度的调节和显示）。

　　（1）面板选择和设置。

　　· 在实现时，这些面板都选择使用“上凸盒”控件显示，从而达到比较美观的外观效果。在LabVIEW 8．2设计的前面板，选择“上凸盒”控件的顺序为“控件→修饰→上凸盒”。可以通过控件选板进行选择，也可通过单击右键鼠标后再按照以上顺序进行选择。具体的选择顺序如图1所示。选择这些控件后，按照需要改变这些控件的大小，布置这几个面板。同时，在这些不同的面板上，添加“文字”标签，用于说明具体的面板功能。经过以上的布局调整之后，简单双通道示波器的前界面布局如图2所示，结构相对比较紧凑、比较美观。

图1 面板布局“上凸盒”的选择顺序 图2 简单双通道示波器界面的面板布局

　　（2）触发器面板创建。

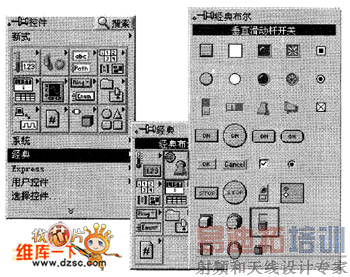

　　· 在触发器面板上，添加触发源开关、触发极性开关和触发｀点平调节旋钮。触发源开关和触发极性开关都用“垂直滑动杆开关”来代表。在触发器面板上添加两个“垂直滑动杆开关”，分别命名为触发源“Source”和触发极性“Slope”。“垂直滑动杆开关”的选择顺序如图4所示。

　　（3）触发源“Source”开关的设置。

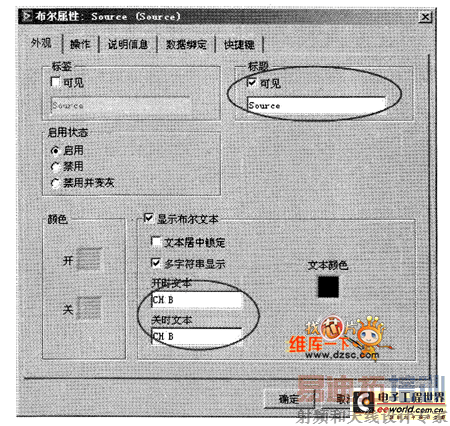

　　· 触发源开关可用于选择触发信号的来源，是通道B触发（CH B），还是外触发（EXT）。设置触发源开关的属性如图5所示。在触发源开关的属性对话框“外观”选项卡中，勾选“标题”的“可见”复选框，将显示文本修改为“Souroe”；勾选“显示布尔文本”复选框，将属性中的“开时文本”和“关时文本”都设置为“CH B”。调整触发源开关的“标题”位置，并在开关旁添加文本“EXT”。

图4 垂直滑动杆开关的选择顺序 图5 触发源开关的属性设置

　　（4）触发极性“Slope”开关的设置。

　　· 触发极性开关改变示波器波形图显示信号的触发极性。可以选择的触发极性为正触发（POS）或负触发（NEG）。触发极性开关的属性设置过程和触发源开关的设置过程相同，只要勾选“属性”中的“标题”的“可见”复选框、将显示文本改为“Slope”、将选择文本设置为“POS”和“NEG”。 [p]

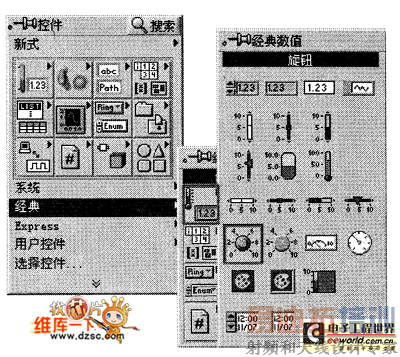

　　（5）触发电位“Level”旋钮的创建及其属性的设置。· 触发电位可以用数值旋钮来进行模拟，触发电位数值大小则可通过数值旋钮来调节。使用的数值旋钮的选择顺序为：“控件→经典→经典数值→旋钮”。可直接在控件选板选择，也可通过单击鼠标右键后再进行选择，如图6所示。

　　图6 数值旋钮的选择顺序

　　以下对触发电位旋钮的属性进行设置。单击鼠标右键，选择弹出的快捷菜单中的“属性”，弹出触发电位“Level”的属性配置对话框。

　　设置触发电位旋钮的“外观”选项卡。

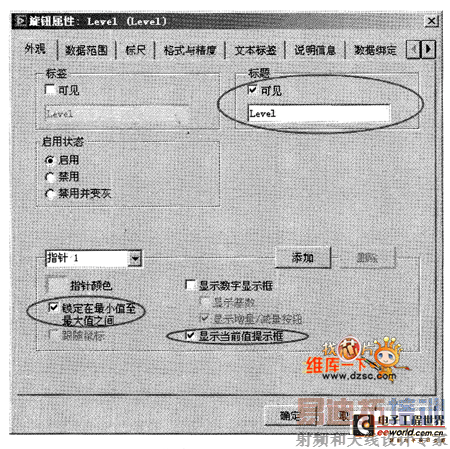

　　· 创建的触发电位旋钮的外观相对比较简单，具体的设置通过对该控件的属性对话框中的“外观”选项卡进行设置：勾选“标题”的“可见”复选框，并添加文本“Level”；勾选“指针”属性中的“锁定在最小值和最大值之间”复选框；同时，勾选“显示当前值提示框”复选框，如图7所示。

　　设置触发电位旋钮的“数据范围”选项卡。

　　· 此所设置的数据范围的大小对简单示波器的调节范围进行模拟。具体设置为：单击“表示法”下方的按钮，从弹出的表示法中选择单精度“DBL”表示法；取消勾选“使用默认范围”复选框，将最大值和最小值分别改写为2．000和－2.000，“增量”改写为0.000；三者的“范围外动作”分别从下拉列表中选择为“强制”、“强制”和“强制至最近值”。删除最小值和最大值标签数值，保留一和＋号。设置的属性如图8所示。

图7 触发电平调节旋钮外观属性设置 图8 触发电平调节旋钮数据范围属性设置

　　通过以上步骤添加触发源开关、触发极性开关和触发电位旋钮后，调整各个控件的“标题”等属性，对齐并调整这几个控件后，即完成触发器面板的设置。设置完成后的触发器面板如图9所示。

　　图9 设置完成后的触发器面板
