PDS7102T数字示波器的性能与指标

录入:edatop.com    点击:
PDS7102T是一台双通道1 00MHz带宽的数字示波器,实时采样率为500MSa/s,存储深度为5K。基础指标属于主流水平。

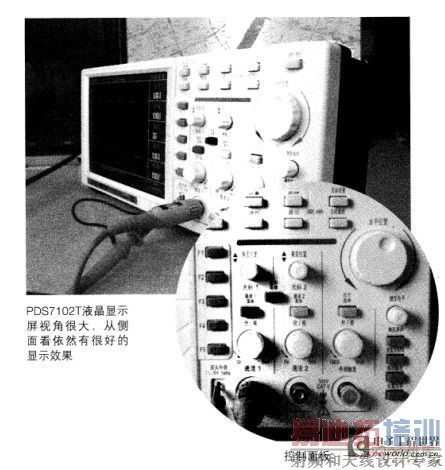

  PDS7102T提供两个测量通道和一个外部触发通道,两个测量通道的垂直位置和垂直位移(电压)都为独立可调,水平调节和时基是共用的。PDS71027的标称带宽为1 00MHz,实际的带宽指标是留有余量的。在100MHz频率下,测量幅度缩减远不到-3dB,PDS7102T提供最快5.0ns的时基,电压灵敏度最小为SmV/div,看1 00Hz波形是很轻松的,有较好的展开度。PDS71O2T自动测量系统频率计数器基本可以计数到 1 20MHzfit水平。

  虽然现在有些100MHz数字示波器都推出或者升级到1GSa/s的实时采样率,并成为—些产品的卖点,但PDS71O2T的500MSa/s的实时采样率水平,对1 00MHz档次数字示波器尤其是没有深存储功能的示波器基本够用。市场上有些标称1GSa/s采样率的示波器在使用双通道时,也下降为每个通道500MSa/s。按照香农采样定理(也被称为奈奎斯特采样定理) “为了不失真地恢复模拟信号,采样频率应不小于模拟信号频谱中最高频率的2倍”,对于示波器,一般认为采样率高于4倍的信号频率更有利于对波形尤其是脉冲波的重建还原。500MSa/s 的采样频率相对最高测试频率1 00MHz来说已经是5倍了。实际王作中,1 00MHz示波器测量的信号频率往往会低得多,远不到1 00MHz,机器的采样率也是可变的,并不总是工作在最高频率。尽管理论上更高的采样率有利于捕捉信号的细节,但对于没有深存储功能的1 00MHz示波器,采样率是500MSa/s还是1 GSa/s,就像是安装1 GB和2GB存运行WinXP进行基本操作一样,大部分时候差异很小,更多的是心理安慰。PDS71O2T没有给出刷新率指标,不过这—档次的示波器一般都不会考虑高刷新率。高刷新率对显示视频信号比较有利,而控制好较小的温漂和噪声才是这一档次产品比较务实的设计。

  PDS71 02T的存储深度为每个通道5K,没有提供深存储功能。5K作为普通存储深度,在同类产品中算是比较大的,同档次产品中,大多是2.5K~4K的水平,当然具有1~2M的深存储功能的示波器另当别论。在大学和科研机构中用得很多的泰克TDS1 001/1 002经济型示波器的存储深度也才2.5K。

  深存储的优势并不是对任何信号的测量都能明显体现出来。对于波形简单的信号,存储不用很大,但对于一些复杂信号和需要记录时长较长的信号以及抓编码波形的应用,就是具有深存储功能示波器的优势了。所以,有些中档示波器提供了普通和深存储两挡存储深度供用户选择、使用。对于主要用于信号存储、放大分析的用户,应该考虑具有真正的1 M以上存储深度的机型,如果只是用来看常规波形,那么具有几K普通存储深度的机器完全够用。
