示波器小技巧：测量前你的无源电压探头做补偿校正没有？
录入：edatop.com 点击：
测量前你的无源电压探头做补偿校正没有？
每次示波器插入无源电压探头都应当做示波器输入通道匹配补偿无源电压探头：
1、插上无源电压探头，把探头连接到示波器校正口

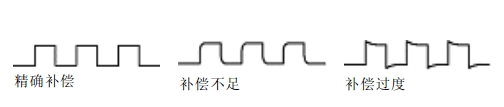

然后点击示波器的“自动设置”，观看示波器波形是否已经补偿精确。

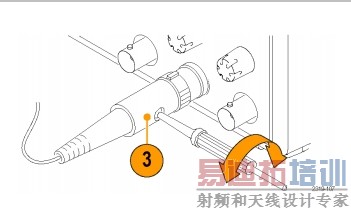

如果没有精确补偿就需要校正；调整探头补偿电容到精确补偿位置：
