用门电路组成的发声型逻辑笔(CD4011)
录入：edatop.com 点击：

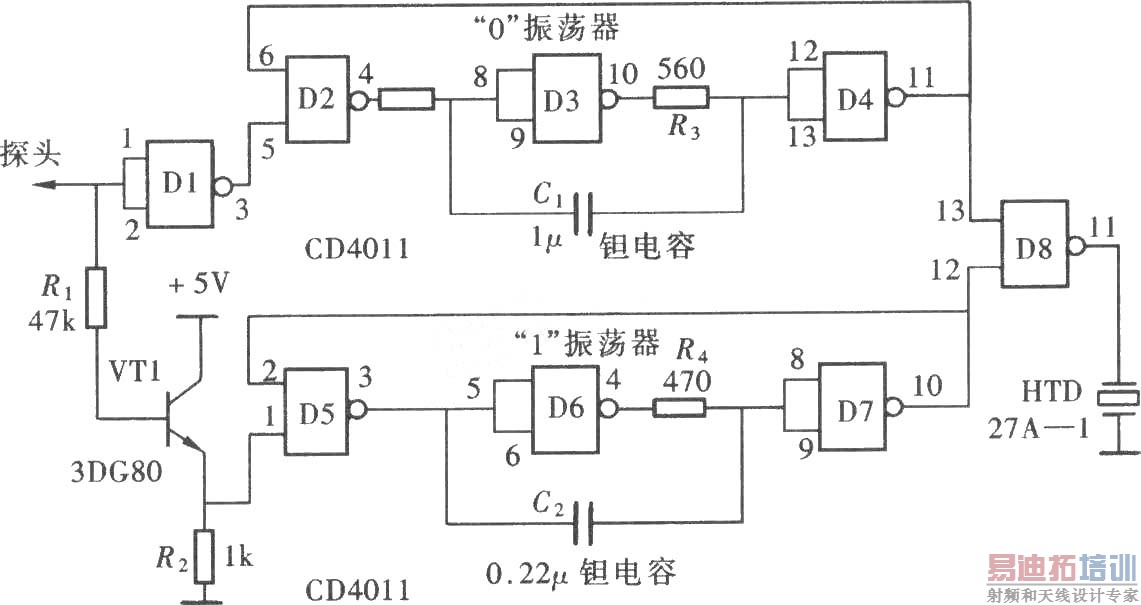

发光型逻辑笔的测试结果需要用眼来观察。由于现代电子制作技术的高度发展，所制作的电路板上布置的焊点十分密集。所以测试时必须全神贯注，目光时刻不能离开测点。因此制作一个能够发声的测试器，使我们的耳朵也能在测试中配上用场，将会大大提高测试效率。如图所示为采用与非门CD4011制成的发声型逻辑笔。
