解析SIGLENT多功能波形分析软件EasyScopeX
录入：edatop.com 点击：
作为中国销量领先的数字示波器制造商，鼎阳科技自推出SDS1000L示波器以来，其配套的上位机软件EasyScopeX也受到了广大用户的认可，成为目前市面上普及型示波器分析软件的优秀作品。
鼎阳EasyScopeX是运行于PC端的示波器控制软件。它提供了基于界面的位图分析、波形分析、示波器管理、 SCPI控制等功能。
EasyScopeX SIGLENT示波器
鼎阳EasyScopeX软件支持RS-232、USBTMC、VXI 11三种通信协议，我们以USB连接方式为例：

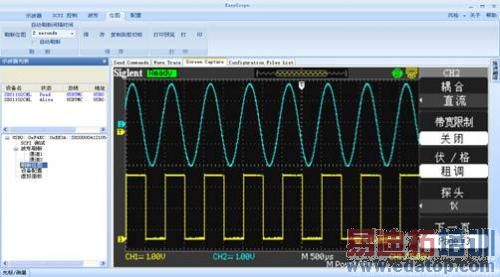

位图分析
点击“刷新位图”，可获得当前示波器屏幕截图，进行剪切、保存(.BMP图片文件)和打印等操作。并且支持定时自动刷新功能，方便用户获取波形变化动态。

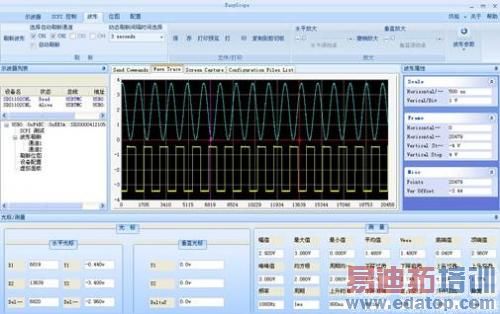

波形分析
点击“波形刷新”，可得到当前波形图像界面；点击“波形属性”可查看当前波形的垂直档位、时基档位等波形属性；点击“波形参数”可查看光标参数以及幅值、周期、频率等多种测量参数，和位图一样，支持定时自动刷新以及剪切、保存（.CSV文件）和打印功能。
示波器管理
点击“虚拟面板”，可模拟SDS1000L示波器操作面板，只需要用鼠标点击虚拟面板就对示波器进行便捷的按键操作，实现PC端的示波器控制。
SCPI控制
点击“SCPI测试”，SCPI控制菜单项下有操作和编码两个工具条：“操作”和“编码”。
操作工具条
在操作工具条中有*IDN?、*OPC?、*RST三条常用SCPI命令。
选择命令后会在显示区的“SCPI测试”标签项显示相应的命令，按回车后即得到SCPI命令的返回信息。也可以直接在编辑区中输入SCPI命令进行操作

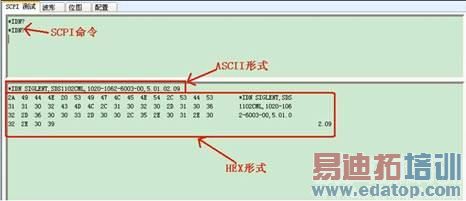

编码工具条
编码工具条控制SCPI命令的返回信息以ASCII码或HEX形式显示。
