基于GPS的恒温晶振频率校准系统的设计与实现

针对目前广泛对高精度频率源的需求，利用FPGA设计一种恒温晶振频率校准系统。系统以GPS接收机提供的秒脉冲信号为基准源，通过结合高精度恒温晶振短期稳定度高与GPS长期稳定特性好、跟踪保持特性强的优点，设计数字锁相环调控恒温晶振的频率。详细阐述系统的设计原理及方法，测试结果表明，恒温晶振的频率可快速被校准到10 MHz，频率偏差小于0.01Hz，具有良好的长期稳定性，适合在多领域中作为时间频率的标准。


时钟技术在现代科学技术中有着广泛的应用，许多领域对时间指标的要求越来越高，如电力、通讯、军事、航空航天等，都需要高精度的同步时钟作为参考，协调整个系统的正常运行。GPS是目前世界上应用范围最广、实用性最强的全球精密授时、测距和导航定位系统。高精度频标目前主要有铷钟、铯钟、氢钟等原子钟以及高精度晶体振荡器。其中，高精度晶体振荡器以其使用寿命长、价格较为便宜等优点，获得了广泛应用，但是晶体振荡器会由于温度、老化等因素产生频率的漂移，长期稳定性较差。为了获得一个短期及长期稳定度都比较优良的时间频率标准，本系统以授时型GPS秒信号为参考，通过数字锁相环对高稳晶振的频率进行控制与修正，此方法具有便携、廉价等优势。

1 GPS接收机测试及恒温晶振选型

1.1 GPS接收机测试

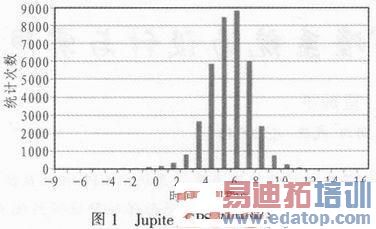

系统选用并行12通道，正常接收卫星时，秒脉冲（1PPS）时间精度优于100 ns，并且输出与秒脉冲完全同步的10 kHz信号的Jupiter授时型GPS接收机。由于天线角度、电离层、对流层、多径效应、接收机自身特性的影响，GPS会产生失锁或者虽然锁定但秒信号抖动较大，此时测得的时差数据有很大的噪声分量。在同一地点，当两台Jupiter授时型GPS接收机都正常接收卫星时，连续10小时以一台GPS的1PPS作为基准，对比另一台GPS的1PPS到达时刻，绘出到达时间差的柱状统计图，从图1中可得出，两台GPS接收机正常运行时，两个1PIPS信号的时间差99％以上集中在0～100 ns之间，时间差的均值是54 ns，主要是由GPS天线引起,计算出均方差为7.64 ns，可以看出两台Jupiter GPS接收机的1PPS信号一致性很高，抖动较小。但是对于随机误差引起的1PPS跳变或者GPS接收机偶然锁星失败，虽然也输出1PPS信号，但其精度较低不能作为基准源。

edatop.com

1.2恒温晶振选型

GPS接收机输出的1PPS信号存在较大的随机误差，但是没有累计误差，而恒温晶振时钟信号的随机误差较小，不过由于自身老化和外界温度等一些因素的影响，存在频率漂移现象，具有较大的累计误差。如果恒温晶振长期不问断的运行，频率无法满足工作所需的准确度与稳定度，因此需要通过实时的自动调控压控端电压来进行频率校准。根据卫星时钟信号和恒温晶振时钟信号精度互补这一特点，通过调控恒温晶振的压控端，使其输出频率随之改变，以维持短期和长期的时间精度和稳定性。

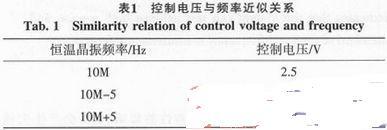

恒温晶振选用俄罗斯莫里恩（Motion）公司的低漂移、低相噪薄型双恒温槽超精密恒温晶体振荡器OCXO MV180.该恒温晶振输出标准频率为10 MHz的正弦波，短期稳定度小于2x10-12/秒，年老化率为±1×10-8/年，对周围环境变化敏感度低，长期温度-频率稳定度可达±1×10-10，还提供了一个直流电压控制端。通过向压控端施加一个0～+5 V的直流电压，可使该恒温晶振有±5 Hz左右的频率调整范围，控制电压与晶振频率的近似关系如表1所示。

edatop.com

2系统设计

系统以FPGA作为控制器，芯片选用Altera公司的EP3C25E144C8，内部具有丰富的逻辑资源。开发平台是Quartus II集成开发环境，采用Vetilog HDL语言对各功能模块进行逻辑描述，并完成了逻辑编译、逻辑化简、综合及优化、逻辑布局布线，并使用Modelsim、Signalnap II进行逻辑仿真，实现系统的设计要求，系统的原理框图如图2所示。

2.1数字锁相环

恒温晶振的频率调整功能是靠数字锁相环（DPLL）实现的，同模拟锁相环类似，它属于闭环的控制系统，由鉴相器（PD）、环路滤波器（LPF）、D/A转换器、压控恒温晶振（OCXO）组成。系统启动后，在FPGA内部，数字鉴相器模块首先以GPS接收机输出的10 kHz时钟信号作为基准源，对恒温晶振整形并经过分频后的10 kHz信号进行快速鉴相，用恒温晶振倍频后的300 MHz时钟对相位差进行量化，得到具体的超前或滞后数据，进而传递给环路滤波器模块，设置抖动门限参数，若相位超前或滞后量达到门限值，则迅速通过D/A转换器，对晶振的压控端电压进行相应调节。此方法可令晶振频率快速接近10 MHz，但是恒温晶振频率的改变需有一定的响应时间，快速调整压控端的电压会产生过调现象，频率稳定度不佳。

为进一步提高晶振频率的精度与稳定性，结合恒温晶振短期稳定度高的特点，在数字鉴相器模块中，以GPS的1PPS信号为基准，测量1PPS与恒温晶振分频出的1Hz信号的相位差。依据GPS没有累积误差的优点，在环路滤波器模块中采用滑动平均滤波法来降低GPS秒脉冲对测量带来的干扰，设计FIFO存储器来配合计算出最近200 s的平均相位差，通过不断对比短时的相位差及长时的平均相位差，分析相位差的长期与短期变化动态，实时调节恒温晶振的控制电压，保证晶振输出稳定且准确的10 MHz时钟信号。晶振频率调整的过程如图3所示，此方法简单实用，可有效抑制1PPS抖动对晶振造成的影响。

2.2电路设计

D/A芯片选用TI公司TLV5616，它是低功耗单片12位串行数模转换器，分辨率为4096，该芯片采用三线制（SCLK、SYNC、DIN）串行接口，SCLK方波信号为下降沿时，TLV5616读取DIN的电平信号，转化成相应的电压送往恒温晶振，用于晶振的微调，晶振频率调整硬件电路如图4所示。

2.3授时功能

在许多现实的应用中需要毫秒、微秒、纳秒等这些更小的时间单位量，但是GPS接收机一般只能提供最小时间单位为秒的UTC时间，本系统在GPS基础上设计了授时功能。

授时工作流程如图5所示，系统在FPGA中设计串口数据模块来接收GPs的SD01管脚发出的GPRMC格式数据，并将其存放在FPGA内部的双口RAM中，通过串口数据模块及数字鉴相器模块可以判断GPS接收机是否正常工作。若识别出准确的UTC时间和1PPS信号后，授时模块迅速从RAM中提取最新时间数据进行处理，得到初始时间值，当下一个1PPS上升沿到来后，系统在初值的基础上开始完全依靠高稳恒温晶振自行走时，并每隔5秒与准确的1PPS信号进行校对，如果发现本系统的时间与1PPS不同步，那么系统时间将会短暂停滞或快速跳进，达到与1PPS同步，保证时间信息输出的连续性与准确性,若GPS接收机非正常输出1PPS信号，则不进行校对，直到1PPS正常后再恢复校对功能。
