利用夹具仿真器进行分析

录入:edatop.com    点击:
  • 概述

  • 匹配电路嵌件

  • 端口阻抗变换

  • 网络去嵌入

  • 4端口网络嵌入/去嵌入

  • 平衡-不平衡变换(只用于3端口/4端口模型)

  • 差动匹配电路嵌入(只用于3端口/4端口模型)

  • 差动端口阻抗变换(只用于3端口/4端口模型)

  • 样本程序


概述

夹具仿真器提供以下功能:

  • 匹配电路嵌入

  • 端口阻抗变换

  • 网络去嵌入

  • 4端口网络嵌入/去嵌入

  • 平衡-不平衡变量(只用于3端口/4端口模型)

  • 差动匹配电路嵌入(只用于3端口/4端口模型)

  • 差动端口阻抗变换(只用于3端口/4端口模型)

在您利用上列任何功能之前,必须个别启动所需功能并发出以下命令来接通夹具仿真器:

:CALC{1-36}:FSIM:STAT

匹配电路嵌入

匹配电路功能仿真当与匹配电路相连时,被测件(DUT)将呈现的特性。

接通/关断

为了接通或关断匹配电路,利用以下命令:

:CALC{1-36}:FSIM:SEND:PMC:STAT

您只能对所有端口而不是单独对每个端口接通或关断匹配电路。然而,其电路类型设定到"None"(没有一个)的任何端口起仿佛这个功能永久关断的作用。

配置匹配电路设置

为了选择电路类型,利用以下命令:

:CALC{1-36}:FSIM:SEND:PMC:PORT{1-4}

为了设置电路常数,利用以下命令:

电路常数

命令

C

:CALC{1-36}:FSIM:SEND:PMC:PORT{1-4}:PAR:C

G

:CALC{1-36}:FSIM:SEND:PMC:PORT{1-4}:PAR:G

L

:CALC{1-36}:FSIM:SEND:PMC:PORT{1-4}:PAR:L

R

:CALC{1-36}:FSIM:SEND:PMC:PORT{1-4}:PAR:R

当您想利用用户文件来定义电路类型时,利用以下命令来规定文件:

:CALC{1-36}:FSIM:SEND:PMC:PORT{1-4}:USER:FIL

端口阻抗变换

端口阻抗变换功能将利用50Ω端口阻抗的测量结果变换为不同端口阻抗的特性。

接通/关断

为了接通或关断端口阻抗变换,利用以下命令:

:CALC{1-36}:FSIM:SEND:ZCON:STAT

您只能对所有端口而不是单独对每个端口接通或关断端口阻抗匹配。然而,ZO设定到50Ω的任何端口起仿佛这个功能永久关断的作用。

设置Z0值

为了设置对象端口阻抗,利用以下命令:

:CALC{1-36}:FSIM:SEND:ZCON:PORT{1-4}:Z0

:CALC{1-36}:FSIM:SEND:ZCON:PORT{1-4}:REAL

:CALC{1-36}:FSIM:SEND:ZCON:PORT{1-4}:IMAG

网络去嵌入

网络去嵌入功能消除了可能引起校准水平与被测件(DUT)之间产生误差的任何网络。

接通/关断

为了接通或关断网络去嵌入,利用以下命令:

:CALC{1-36}:FSIM:SEND:DEEM:STAT

您只能对所有端口而不是单独对每个端口接通或关断网络去嵌入。然而,其网络去嵌入类型设定到"None"(没有一个)的任何端口起仿佛这个功能永久关断的作用。

选择类型

为了选择网络去嵌入类型,利用以下命令:

:CALC{1-36}:FSIM:SEND:DEEM:PORT{1-4}

对文件作出规范

为了规范对网络去嵌入的准则进行定义的文件,利用以下命令:

:CALC{1-36}:FSIM:SEND:DEEM:PORT{1-4}:USER:FIL

4端口网络嵌入/去嵌入

提供了4端口网络嵌入/去嵌入功能,以在校准表面与被测件(DUT)之间嵌入网络(在4端口检验标准文件中定义)。

接通/关断

为了接通或关断4端口网络嵌入/去嵌入功能,利用以下命令:

:CALC{1-36}:FSIM:EMB:STAT

设置布局结构(分析仪与被测件之间的连接方法)

为了选择连接类型,利用以下命令:

:CALC{1-36}:FSIM:EMB:TYPE

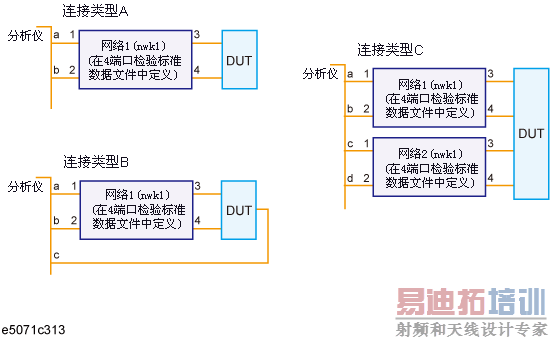

连接类型

为了指定端口(连接类型中的端口a~d),利用使您所选择的连接类型相配合的适当命令,如下表中所示:

连接类型

命令

A

:CALC{1-36}:FSIM:EMB:TOP:A:PORT

B

:CALC{1-36}:FSIM:EMB:TOP:B:PORT

C

:CALC{1-36}:FSIM:EMB:TOP:C:PORT

选择处理类型(嵌入/去嵌入)

为了选择网络处理类型,利用以下命令:

:CALC{1-36}:FSIM:EMB:NETW{1-2}:TYPE

对文件作出规范

为了选择对网络嵌入/去嵌入的准则进行定义的文件,利用以下命令:

:CALC{1-36}:FSIM:EMB:NETW{1-2}:FIL

平衡-不平衡变换

平衡-不平衡变换功能将在不平衡状态下得到的测量结果变换为平衡状态的特性。当您接通平衡-不平衡变换时,您可以选择混合模S参数、平衡和CMRR(共模抑制比)作为测量参数。

接通/关断

您可以单独针对每条迹线来接通或关断平衡-不平衡变换。为了接通或关断平衡-不平衡变换,利用以下命令:

:CALC{1-36}:FSIM:BAL:PAR{1-36}:STAT

设置布局结构

为了选择平衡器件类型,利用以下命令:

:CALC{1-36}:FSIM:BAL:DEV

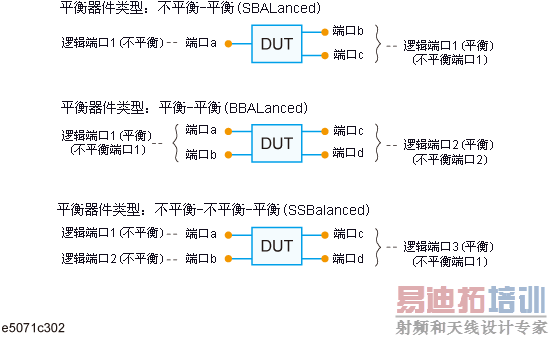

平衡器件类型

为了指定端口(平衡器件类型中的端口a~d),利用使您所选择的器件类型相配合的命令,如下表中所示:

器件类型

命令

不平衡-平衡(SBALanced)

:CALC{1-36}:FSIM:BAL:TOP :SBAL

平衡-平衡(BBALanced)

:CALC{1-36}:FSIM:BAL:TOP :BBAL

不平衡-不平衡-平衡(SSBalanced)

:CALC{1-36}:FSIM:BAL:TOP :SSB



选择测量参数

为了选择测量参数,利用使您所选择的器件类型相配合的命令,如下表中所示:

器件类型

命令

不平衡-平衡

:CALC{1-36}:FSIM:BAL:PAR{1-36} :SBAL

平衡-平衡

:CALC{1-36}:FSIM:BAL:PAR{1-36} :BBAL

不平衡-不平衡-平衡

:CALC{1-36}:FSIM:BAL:PAR{1-36} :SSB

差动匹配电路嵌入

在受到平衡-不平衡变换之后经平衡-不平衡变换的差动端口与匹配电路相连时;差动匹配电路嵌入功能将模拟被测件(DUT)所呈现的特性。

接通/关断

为了接通或关断差动匹配电路嵌入,利用以下命令:

:CALC{1-36}:FSIM:BAL:DMC:STAT

您只能对所有端口而不是单独对每个端口接通或关断差动匹配电路嵌入。然而,其电路类型设定到"None"(没有一个)的任何平衡端口起仿佛这个功能永久关断的作用。

配置匹配电路设置

为了选择电路类型,利用以下命令:

:CALC{1-36}:FSIM:BAL:DMC:BPOR{1-2}

为了设定电路常数,利用以下命令:

电路常数

命令

C

:CALC{1-36}:FSIM:BAL:DMC:BPOR{1-2}:PAR:C

G

:CALC{1-36}:FSIM:BAL:DMC:BPOR{1-2}:PAR:G

L

:CALC{1-36}:FSIM:BAL:DMC:BPOR{1-2}:PAR:L

R

:CALC{1-36}:FSIM:BAL:DMC:BPOR{1-2}:PAR:R

当您想利用用户文件来定义电路类型时,便利用以下文件来规范文件:

:CALC{1-36}:FSIM:BAL:DMC:BPOR{1-2}:USER:FIL

差动端口阻抗变换

差动端口阻抗变换功能将对经变换的平衡-不平衡差动的测量结果变换为不同端口阻抗的特性。

接通/关断

为了接通或关断差动端口阻抗变换,利用以下命令:

:CALC{1-36}:FSIM:BAL:DZC:STAT

您只能对所有端口平衡端口而不是单独对每个端口接通或关断差动端口阻抗变换。

设置Z0值

为了设置对象差动端口阻抗,利用以下命令:

:CALC{1-36}:FSIM:BAL:DZC:BPOR{1-2}:Z0

:CALC{1-36}:FSIM:BAL:DZC:BPOR{1-2}:REAL

:CALC{1-36}:FSIM:BAL:DZC:BPOR{1-2}:IMAG

样本程序

参见夹具仿真器。
