用于带宽极限(通道)的状态寄存器

录入:edatop.com    点击:

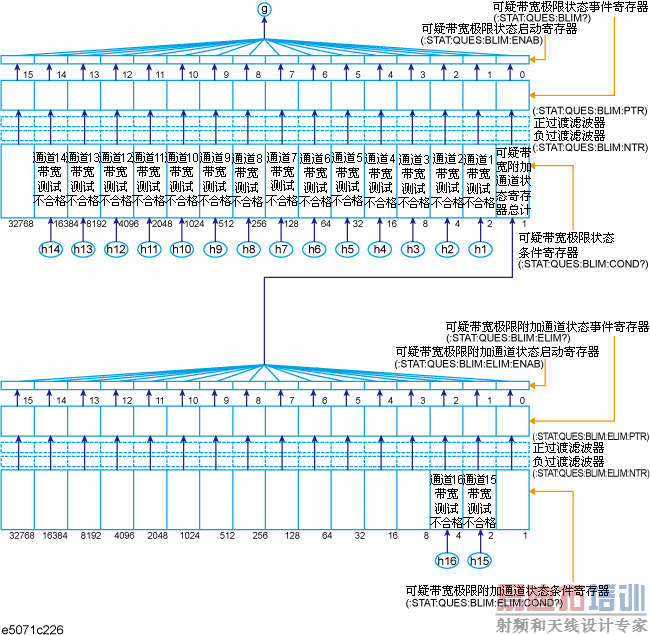

可疑带宽极限通道{1-16}状态条件寄存器的状态位定义

位的位置

名称

说明

0

迹线15, 16带宽测试总计(可疑带宽极限通道{1-16}附加状态寄存器总计)

当可疑带宽极限通道{1-16}附加状态事件寄存器设定到“1”时,便设定到 “1”。

1

迹线1带宽测试不合格

当测量周期开始时,设定到“0”;
当测量周期结束时,设定到“1”,并返回“fail”(不合格),作为迹线1的带宽测试结果。

2

迹线2带宽测试不合格

当测量周期开始时,设定到“0”;
当测量周期结束时,设定到“1”,并返回“fail”(不合格),作为迹线2的带宽测试结果。

3

迹线3带宽测试不合格

当测量周期开始时,设定到“0”;
当测量周期结束时,设定到“1”,并返回“fail”(不合格),作为迹线3的带宽测试结果。

4

迹线4带宽测试不合格

当测量周期开始时,设定到“0”;
当测量周期结束时,设定到“1”,并返回“fail”(不合格),作为迹线4的带宽测试结果。

5

迹线5带宽测试不合格

当测量周期开始时,设定到“0”;
当测量周期结束时,设定到“1”,并返回“fail”(不合格),作为迹线5的带宽测试结果。

6

迹线6带宽测试不合格

当测量周期开始时,设定到“0”;
当测量周期结束时,设定到“1”,并返回“fail”(不合格),作为迹线6的带宽测试结果。

7

迹线7带宽测试不合格

当测量周期开始时,设定到“0”;
当测量周期结束时,设定到“1”,并返回“fail”(不合格),作为迹线7的带宽测试结果。

8

迹线8带宽测试不合格

当测量周期开始时,设定到“0”;
当测量周期结束时,设定到“1”,并返回“fail”(不合格),作为迹线8的带宽测试结果。

9

迹线9带宽测试不合格

当测量周期开始时,设定到“0”;
当测量周期结束时,设定到“1”,并返回“fail”(不合格),作为迹线9的带宽测试结果。

10

迹线10带宽测试不合格

当测量周期开始时,设定到“0”;
当测量周期结束时,设定到“1”,并返回“fail”(不合格),作为迹线10的带宽测试结果。

11

迹线11带宽测试不合格

当测量周期开始时,设定到“0”;
当测量周期结束时,设定到“1”,并返回“fail”(不合格),作为迹线11的带宽测试结果。

12

迹线12带宽测试不合格

当测量周期开始时,设定到“0”;
当测量周期结束时,设定到“1”,并返回“fail”(不合格),作为迹线12的带宽测试结果。

13

迹线13带宽测试不合格

当测量周期开始时,设定到“0”;
当测量周期结束时,设定到“1”,并返回“fail”(不合格),作为迹线13的带宽测试结果。

14

迹线14带宽测试不合格

当测量周期开始时,设定到“0”;
当测量周期结束时,设定到“1”,并返回“fail”(不合格),作为迹线14的带宽测试结果。

15

未利用

始终为0

发出*CLS命令将清除可疑带宽极限通道{1-16}状态事件寄存器中的所有位。

可疑带宽极限通道{1-16}附加状态条件寄存器的状态位定义

位的位置

名称

说明

0

未利用

始终为0

1

迹线15带宽测试不合格

当测量周期开始时,设定到“0”;
当测量周期结束时,设定到“1”,并返回“fail”(不合格),作为迹线15的带宽测试结果。

2

迹线16带宽测试不合格

当测量周期开始时,设定到“0”;
当测量周期结束时,设定到“1”,并返回“fail”(不合格),作为迹线16的带宽测试结果。

3 - 15

未利用

始终为0

发出*CLS命令将清除可疑带宽极限带宽通道{1-16}附加状态事件寄存器中的所有位。
