拆卸/安装可移动硬盘

录入:edatop.com    点击:
  • 拆卸可移动硬盘

  • 安装可移动硬盘

  • 将系统校正数据从备份存储器写入可移动硬盘


本部分提供有关如何安装和拆卸可移动硬盘以及如何写入系统校正数据的信息。

若要校准或维修 E5071C,请安装好可移动硬盘后再寄送。

如果更换了可移动硬盘,请确保从备份存储器检索系统校正数据。请参考将系统校正数据从备份存储器写入可移动硬盘。

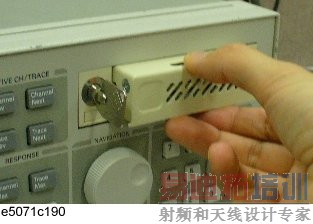

拆卸可移动硬盘

请遵循以下步骤拆卸可移动硬盘。

  1. 关闭电源。

  2. 将钥匙(已配备,Agilent 元件编号 0960-2562)插入锁孔,并顺时针旋转。

  3. 按该锁下面的按钮,然后拆卸硬盘。它可能非常牢固,无法用手指拆卸。这种情况下,可以使用某种工具(如扁口螺丝刀)来拆卸。

  4. 请勿试图在接通电源时开锁和拆卸硬盘。这样做会自动关闭电源。

  • 拆卸硬盘时要小心,以免弄伤手。

安装可移动硬盘

请遵循以下步骤安装可移动硬盘。

  1. 将硬盘插入插槽。

  2. 向左旋转钥匙,直到将它锁上为止。

  3. 拔掉钥匙。

  4. 打开 E5071C。

  5. 如果未上锁时打开 E5071C,移动硬盘旁边的 8 段 LED 上会显示一个“U”。

将系统校正数据从备份存储器写入可移动硬盘

以下步骤说明如何将存放在备份存储器中的校正数据写入新近安装的可移动硬盘。

  1. 打开 E5071C。

  2. 按“Macro Setup”(设置宏程序)键。

  3. 单击功能键菜单中的“Load Project...”(加载项目...)。

  4. 选择 RestoreSysCorFile.vba(位于 D:AgilentService 文件夹),然后按“Open”(打开)按钮。

  5. 按“Macro Run”(运行宏程序)键。

  6. 出现 RestoreSysCorFile 对话框。

  7. 单击“OK”(确定)。

  8. 程序结束后,重新启动 E5071C 即可启用系统校正数据。
