删除时域中不必要的数据(门控)

录入:edatop.com    点击:
  • 测量流程

  • 设置门控类型

  • 设置门控形状

  • 设置门控范围

  • 启用门控功能


测量流程

项目

描述

1. 频域中的测量

在频域中进行测量

2. 变换到时域

启用变换功能并将测量数据变换为时域中的数据

3. 设置门控

对门控进行以下设置以选择必需的域:

  • 门控类型

  • 门控形状

  • 门控范围

4. 变换回频域

禁用变换功能并显示与使用门控所选择的数据相对应的频域响应

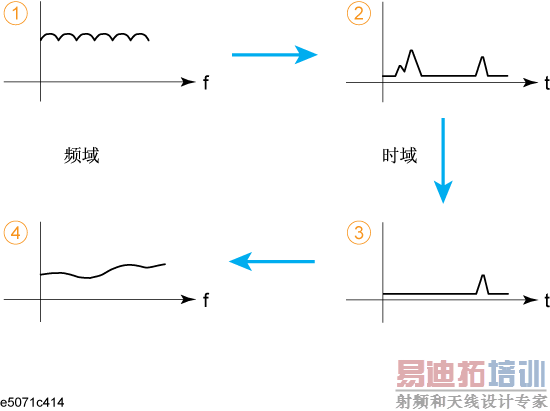

下图示出了在流程的每一步上变化的波形。

设置门控类型

使用 E5071C 可以从以下两种门控类型中进行选择:

门控类型

描述

带通

删除门控范围之外的响应

陷波

删除门控范围内部的响应

操作步骤

  1. 按“Channel Next”(下一通道)/“Channel Prev”(上一通道)键和“Trace Next”(下一迹线)/“Trace prev”(上一迹线)键,以激活要设置门控类型的迹线。

  2. 按“Analysis”(分析)键,然后单击“Gating”(门控)以显示“Gating”(门控)菜单。

  3. 单击“Type”(类型)以在带通(“Bandpass”(带通))和陷波(“Notch”(陷波))之间切换。

设置门控形状

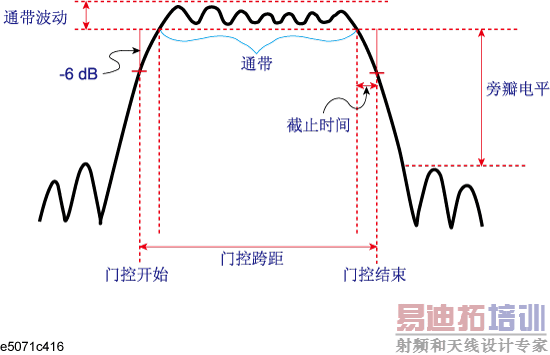

门控是形状类似带通滤波器的滤波器。有若干表示门控形状的参数。下图说明门控形状参数的定义。

下表根据门控形状比较了各个特性。当形状为“最小”时,截止时间比较短,响应被急速删除,但旁瓣电平和带通波动变得较大。当形状为“最大”时,截止时间比较长,但旁瓣电平和带通波动变得较小。下表中最小的门控跨距即为可以设置的最小门控范围。该值定义为通带存在所需的最小门控跨距,且等于截止时间的 2 倍。

门控形状

通带波动

旁瓣电平

截止时间

最小门控跨距

最小

± 0.13 dB

48 dB

1.4/频率跨距

2.8/频率跨距

常规

± 0.01 dB

68 dB

2.8/频率跨距

5.6/频率跨距

较宽

± 0.01 dB

57 dB

4.4/频率跨距

8.8/频率跨距

最大

± 0.01 dB

70 dB

12.7/频率跨距

25.4/频率跨距

操作步骤

  1. 按“ Channel Next”(下一通道)/“Channel Prev”(上一通道)键和“Trace Next”(下一迹线)/“Trace prev”(上一迹线)键,以激活要设置门控形状的迹线。

  2. 按“Analysis”(分析)键,然后单击“Gating”(门控)以显示“Gating”(门控)菜单。

  3. 按“Shape”(形状),然后选择门控形状。

设置门控范围

在时域中指定门控范围。范围的结束定义为上图所示的 6 dB 衰减点。可以通过指定开始时间和结束时间或中心和跨距来设置门控范围。E5071C 对可以设置的门控范围进行了以下限制。

下限     -Tspan

上限     Tspan

Tspan 是以在测量范围中得到的时间表示的测量范围。

操作步骤

  1. 按“Channel Next”(下一通道)/“Channel Prev”(上一通道)键和“Trace Next”(下一迹线)/“Trace prev”(上一迹线)键,以激活要设置搜索门控范围的迹线。

  2. 按“Analysis”(分析)键,然后单击“Gating”(门控)以显示“Gating”(门控)菜单。

  3. 按以下每个功能键以指定门控范围。与设置时间对应的距离显示在数据输入栏设置值区域的旁边。显示的距离是将速度因数考虑在内的值。

功能键

功能

Start(开始)

设置开始时间

Stop(结束)

设置结束时间

Center(中心)

设置以时间表示的门控中心

Span(跨距)

设置以时间表示的门控跨距

  • 没有为此设置提供硬键。硬键专用于设置扫描范围。

  • 可以通过拖放指示门控范围的标记来设置中心和跨距。

启用门控功能

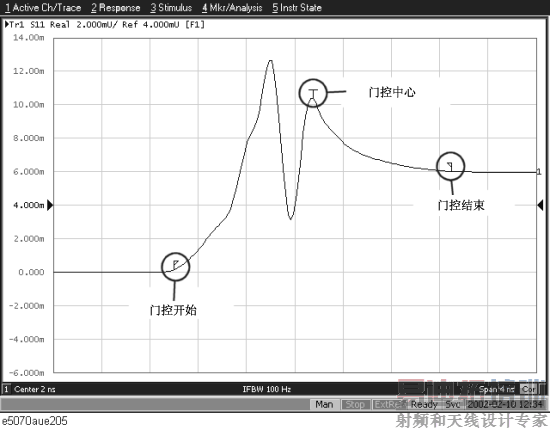

启用门控功能时,将删除指定范围内的数据。启用变换功能时,将显示指示门控范围的标记,如下图所示。

  • 在该图中,门控类型设置为带通。当设置为陷波时,指示门控范围结束的标记方向将颠倒。

操作步骤

  1. 按“Channel Next”(下一通道)/“Channel Prev”(上一通道)键和“Trace Next”(下一迹线)/“Trace prev”(上一迹线)键,以激活要对其使用门控功能的迹线。

  2. 按“Analysis”(分析)键,然后单击“Gating”(门控)以显示“Gating”(门控)菜单。

  3. 使用“Gating”(门控)以启用(“ON”(打开))门控功能。
