使用标记分析迹线上的数据
录入：edatop.com 点击：
关于标记功能
读取迹线上的标记值
读取迹线上与参考点的相对值
读取内插在测量点之间的实际测量点/值
设置每条迹线的标记/为迹线之间的耦合操作设置标记
列出所有显示的通道中的标记值
指定标记值的显示位置
对齐显示的标记值
显示所显示迹线的所有标记值
关于标记功能
标记可以用于以下方面：
将测量值作为数值数据读取（作为与参考点的绝对值或与参考点的相对值）
将标记移动到迹线上的特定点（标记搜索）
分析迹线数据以确定特定参数
使用标记值更改激励（扫描范围）和刻度（参考线的值）
有关使用标记更改扫描范围和刻度的步骤，请参考使用标记设置扫描范围和使用标记设置参考线的值。
E5071C 可以显示最多 10 个标记，其中包括每条迹线上的参考标记。每个标记都有一个激励值（直角坐标显示格式中 X 轴上的值）和一个响应值（直角坐标显示格式中 Y 轴上的值）。史密斯圆图和极坐标格式各有两个标记响应值（对数幅度和相位）。
读取迹线上的标记值
可以读取迹线上显示的标记值。
在直角坐标显示格式下，标记响应值始终与 Y 轴的数据格式相同。相反，可以从多种类型中为标记响应值（两个值：主值和辅助值）选择一种格式。该选择在数据格式中进行。
用于选择数据格式的功能键 | 标记响应值 | |
主值 | 辅助值 | |
Smith - Lin / Phase（史密斯圆图 - 线性/相位） | 线性幅度 | 相位 |
Smith - Log / Phase（史密斯圆图 - 对数/相位） | 对数幅度 | 相位 |
Smith - Real / Imag（史密斯圆图 - 实数/虚数） | 实数部分 | 虚数部分 |
Smith - R + jX（史密斯圆图 - R + jX） | 电阻 | 电抗 |
Smith - G + jX（史密斯圆图 - G + jX） | 电导 | 电纳 |
Polar - Lin / Phase（极坐标 - 线性/相位） | 线性幅度 | 相位 |
Polar - Log / Phase（极坐标 - 对数/相位） | 对数幅度 | 相位 |
Polar - Real / Imag（极坐标 - 实数/虚数） | 实数部分 | 虚数部分 |
有关设置数据格式，请参考选择数据格式。
激活迹线上的标记
按“Channel Next”（下一通道）/“Channel Prev”（上一通道）键，激活使用标记的通道。
按“Trace Next”（下一迹线）/“Trace Prev”（上一迹线），激活使用标记的迹线。
按“Marker”（标记）键。这时，标记 1 打开并变成工作标记（即可以操作此标记）。使用标记 1 时，可以忽略下一步。
选择标记并打开它。用于打开标记的功能键也可以用于激活该标记。
移动标记
更改标记激励值。此操作可以将标记移动到选定迹线上的点。
读取显示在迹线屏幕左上方的标记激励值和标记响应值。
关闭标记
按“Marker”（标记）键。
单击“Clear Marker Menu”（清除标记菜单），然后单击选项之一。
在预置配置中，通道中迹线上的标记设置为耦合（标记耦合已打开）。有关标记耦合，请参考设置每条迹线的标记/为迹线之间的耦合操作设置标记。

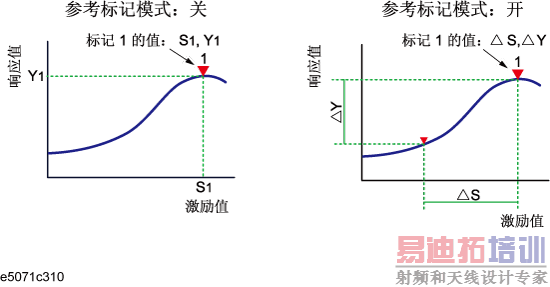

读取迹线上与参考点的相对值
可以将标记读数转换为与参考点的相对值。
从参考点转换为相对值
激活参考标记。
移动要用作参考的点处的参考标记。
单击“Ref Marker Mode”（参考标记模式），打开参考模式。
参考模式打开后，激励值和响应值将参照参考标记的位置表示为相对值。
激活所需标记，然后将它移动到所需位置。
按“Marker”（标记），然后单击“Ref Marker”（参考标记），可将参考标记放置到当前工作标记的位置。参考模式即会自动打开。

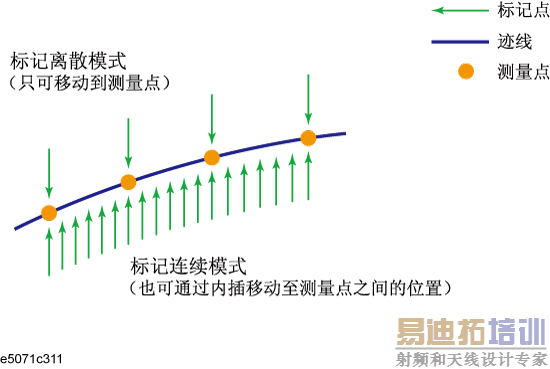

读取内插在测量点之间的实际测量点/值
根据设置离散标记模式的方式，迹线上可放置标记的点也不同。
标记模式 | 描述 |
打开离散模式 | 标记只在实际测量点之间移动。当特定标记激励值指定为数值时，标记即被放置到最靠近指定值的测量点。在离散模式关闭情况下置于内插点之间的标记在离散模式打开时，将会自动移动到最近的测量点。 |
关闭离散模式 | 标记可从一个实际测量点移动到另一个测量点。由于是内插入的，因此也可以在测量点之间的间隔内移动。 |
打开或关闭离散模式
按“Channel Next”（下一通道）/“Channel Prev”（上一通道）键和“Trace Next”（下一迹线）/“Trace Prev”（上一迹线），以激活设置离散模式的迹线。
按“Marker Fctn”（标记功能）键。
单击“Discrete”（离散），打开或关闭离散模式。

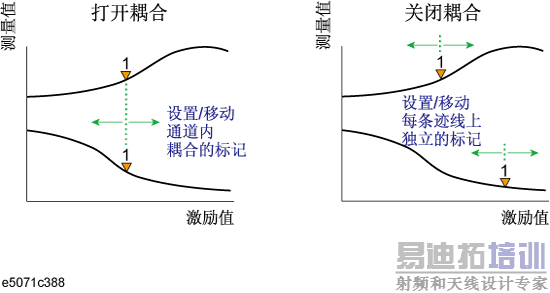

设置每条迹线的标记/为迹线之间的耦合操作设置标记
可以在通道内的所有迹线的耦合操作中，或单独为每条迹线设置和移动标记。
值 | 描述 |
标记耦合已打开 | 在通道内的所有迹线的耦合操作中，设置和移动标记。 |
标记耦合已关闭 | 单独为每条迹线设置和移动标记。 |
打开或关闭标记耦合
按“Channel Next”（下一通道）/“Channel Prev”（上一通道）键，以激活要设置标记耦合的通道。
按“Marker Fctn”（标记功能）键。
单击“Couple”（耦合），打开或关闭标记耦合。

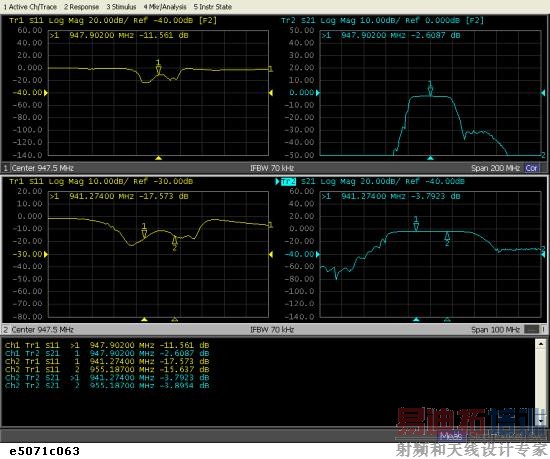

列出所有显示的通道中的所有标记值
可以在屏幕上列出所有显示的通道中的所有标记值。
打开标记表显示
按“Marker Fctn”（标记功能）键。
单击“Marker Table”（标记表）以打开标记表显示。
标记表将会出现在屏幕的下方。

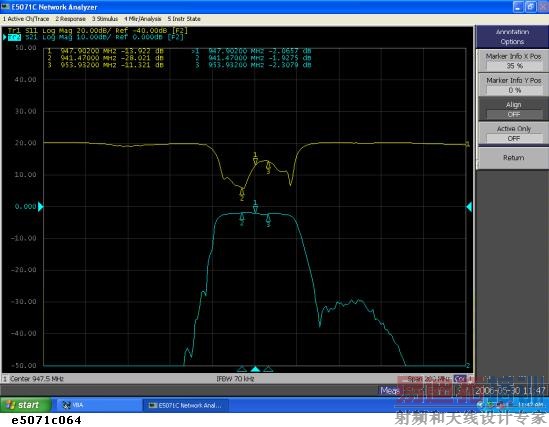

指定标记值的显示位置
本部分介绍如何将标记值显示位置指定为每条工作迹线的百分比。
标记耦合
标记信息 | 描述 |
X 轴上的标记信息 | 按显示区域宽度的百分比来指定水平显示位置。
|
Y 轴上的标记信息 | 按显示区域高度的百分比来指定垂直显示位置。
|
操作步骤
按“Channel Next”（下一通道）/“Channel Prev”（上一通道）键，以激活要设置标记耦合的通道。
按“Marker Fctn”（标记功能）键。
单击“Annotation Options”（注释选项）。
单击“Marker Info X Pos”（X 轴上的标记信息）以设置水平显示位置。
单击“Marker Info Y Pos”（Y 轴上的标记信息）以设置垂直显示位置。

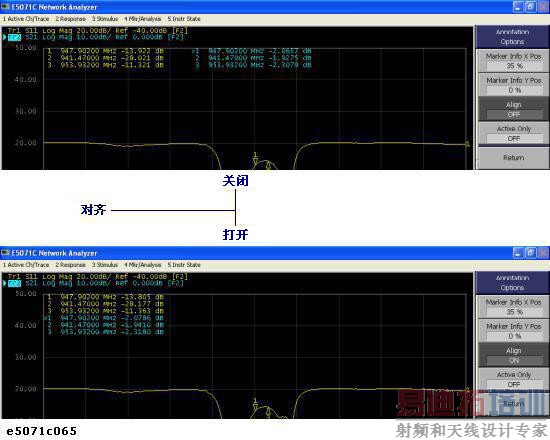

对齐显示的标记值
本部分介绍如何对齐显示的标记值。
对齐功能 | 描述 |
打开 | 显示标记值，以对齐迹线 1 的显示位置。 |
关闭 | 在为每条迹线定义的显示位置上显示标记值。 |
按“Marker Fctn”（标记功能）键。
单击“Annotation Options”（注释选项）。
单击“Align”（对齐）在打开/关闭之间切换。

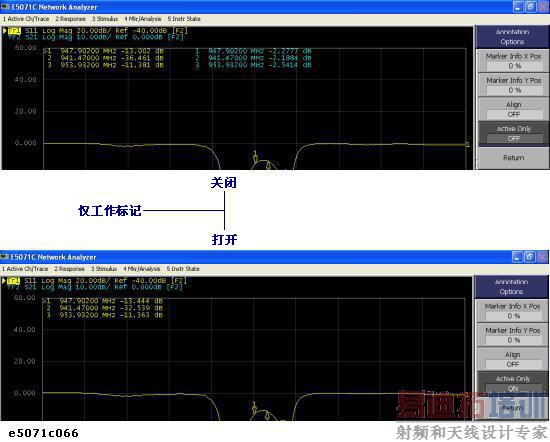

显示所显示迹线的所有标记值
本部分介绍如何显示所显示迹线的所有标记值。
标记显示 | 描述 |
显示全部 | 显示所显示迹线的所有标记值。 |
显示工作标记 | 只显示工作迹线的标记。 |
按“Marker Fctn”（标记功能）键。
单击“Annotation Options”（注释选项）。
单击“Active Only”（仅工作标记）在打开/关闭之间切换。
