执行功率校准步骤

录入:edatop.com    点击:
  • 概述

  • 步骤

其他测量示例

概述

本部分介绍使用 E4418B 功率计和 E4412A 功率传感器来执行功率校准的一个示例。

步骤

在此示例中,将按照下表中所示的步骤执行功率校准。

步骤

描述

1. 连接功率计

将功率计连接到 E5071C。

2. 设置功率计地址

配置功率计与 E5071C 相连接时的 GPIB 地址。

3. 设置激励条件

设置条件,如功率电平和频率。

4. 进行功率传感器调零和校准

进行功率传感器调零和校准。

5. 设置校准数据测量条件

选择端口、选择功率传感器、设置某个点上的测量数,并设置功率校准过程中的容差。

6. 连接功率传感器

连接功率传感器。

7. 测量校准数据

执行校准数据的测量。



1. 连接功率计

将 E4418B 上的 GPIB 连接器(GPIB 地址:14)通过 USB/GPIB 接口连接到 E5071C。

2. 设置功率计地址

请按照以下步骤配置功率计的 GPIB 地址。

设置描述

主要操作

功率计的 GPIB 地址: 14

System”(系统)>“Misc Setup”(其他设置)>“GPIB Setup”(GPIB 设置)>“Power Meter Address”(功率计地址)> 1 > 4 > x1

3. 设置激励条件

请按照以下步骤配置激励条件:

设置描述

主要操作

预置

Preset”(预置)>“OK”(确定)

扫描类型:功率

Sweep Setup”(扫描设置)>“Sweep Type”(扫描类型)>“Power Sweep”(功率扫描)

固定频率:1 GHz

Sweep Setup”(扫描设置)>“Power”(功率)>“CW Freq”(CW 频率)> 1 > G/n

起始值:-40 dBm

Start”(开始)> +/- > 4 > 0 > x1

结束值:-10 dBm

Stop”(结束)> +/- > 1 > 0 > x1

点数: 61

Sweep Setup”(扫描设置)>“Points”(点)> 6 > 1 > x1

4. 进行功率传感器调零和校准

请按照《E4418B 功率计用户指南》对功率传感器执行调零和校准。

5. 设置校准数据测量条件

请按照以下步骤设置校准数据测量条件:

设置描述

主要操作

选择测试端口: 1

Cal”(校准)>“Power Calibration”(功率校准)>“Select Port”(选择端口)> 1

选择功率传感器:A

Cal”(校准)>“Power Calibration”(功率校准)>“Use Sensor [ A ]”(使用传感器 [ A ])

一个测量点上的测量数: 4

Cal”(校准)>“Power Calibration”(功率校准)>“Num of Readings”(读数次数)> 4 > x1

功率校准过程中的容差:5 dB

Cal”(校准)>“Power Calibration”(功率校准)>“Tolerance”(容差)> 5 > x1





6. 连接功率传感器

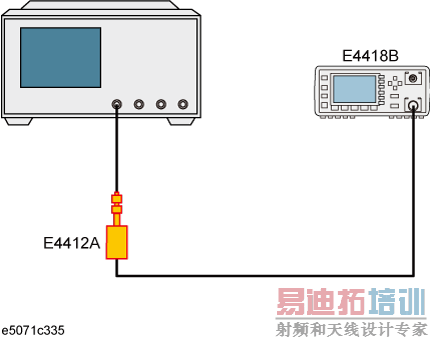

按如下所示连接功率传感器。



7. 测量校准数据

请按照此步骤测量校准数据:

设置描述

主要操作

测量校准数据

Cal”(校准)>“Power Calibration”(功率校准)>“Take Cal Sweep”(进行校准扫描)
