评估前端模块的传输特性

录入:edatop.com    点击:
  • 概述

  • 步骤

其他测量示例

概述

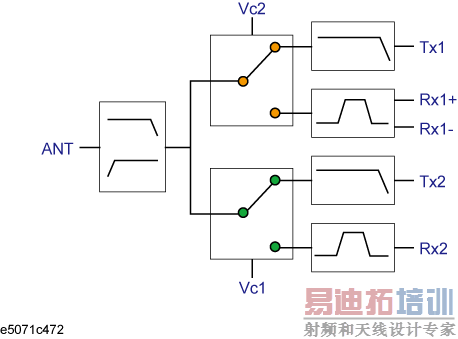

本示例说明如何使用 E5071C 和 E5091A 来测量 6 端口前端模块的传输特性(如下图所示)。

步骤

在此示例中,将根据下表中所示的步骤评估 DUT。

步骤

描述

1. 确定测量条件

确定测量条件,如扫描条件和测量端口。

2. 设置通道窗口分配

设置屏幕上通道窗口的分配。

3. 设置测试端口

确定每个通道的测试端口分配。

4. 设置控制线

设置 E5091A 的控制线。

5. 设置扫描条件

设置扫描范围和点数。

6. 设置平衡转换布局

设置平衡端口和不平衡端口的分配。

7. 选择测量参数

设置测量参数。

8. 执行校准

使用 4 端口 ECal 进行校准。

9. 连接 DUT

连接 DUT。

10. 执行测量

执行测量并进行自动定标。



1. 确定测量条件

在此示例中,按照下表中的测量条件进行测量。

通道

开始频率

结束频率

点数

测试端口分配

控制线

测量参数

校准

类型

端口

1

400 MHz

1.4 GHz

201

端口 1 - 端口 A
端口 2 - 端口 T1
端口 3 - 端口 R1+
端口 4 - 端口 R1-

传输线 1:低
传输线 2:高

S12

全 2 端口

1、2

2

880 MHz

1 GHz

101

传输线 1:低
传输线 2:低

Sds21

全 3 端口

1、3、4

3

1.34 GHz

2.34 GHz

201

端口 1 - 端口 A
端口 2 - 端口 T2
端口 3 - 端口 R2+
端口 4 - 端口 R1-

传输线 1:高
传输线 2:低

S12

全 2 端口

1、2

4

1.665 GHz

2.015 GHz

101

传输线 1:低
传输线 2:低

S31

全 2 端口

1、3

2. 设置通道窗口分配

设置屏幕,将其分为 2 行和 2 列,以在预置后分配通道窗口。

设置描述

主要操作

执行预置

Preset”(预置)>“OK”(确定)

分配通道窗口

Display”(显示)>“Allocate Channels”(分配通道)>

3. 设置测试端口

  1. 显示 E5091A 设置菜单,为 ID1 选择 9 端口模型。

    设置描述

    主要操作

    显示 E5091A 设置菜单

    System”(系统)>“Multiport Test Set Setup”(多端口测试装置设置)

    为 ID1 选择 9 端口模型

    “Test Set 1”(测试装置 1)>“Select Test Set”(选择测试装置)>“E5091_9”

  1. 显示 E5091A 的属性。

    设置描述

    主要操作

    显示 E5091A 的属性

    Property(属性)

  1.  为通道 1 选择分配给端口 1 至 4 的测试端口。

    设置描述

    主要操作

    将测试端口 A 分配给端口 1。

    Port1”(端口 1)>“A

    将测试端口 T1 分配给端口 2。

    Port2”(端口 2)>“T1

    将测试端口 R1+ 分配给端口 3。

    Port3”(端口 3)>“R1+

    将测试端口 R1- 分配给端口 4。

    Port4”(端口 4)>“R1-

  1. 为通道 2、3 和 4 分配测试端口。按“Channel Next”(下一通道)键,切换至工作通道,然后对通道 1 进行相同的设置。

  2. 启用 E5091A 的控制。

    设置描述

    主要操作

    启用 E5091A 的控制。

    Control”(控制)(将其设置为“ON”(开))

4. 设置控制线

  1. 为通道 1 设置控制线的位。

    设置描述

    主要操作

    将通道 1 设置为工作通道。

    Channel Next(下一通道)

    传输线 1:低

    Control Lines”(控制线)(仅选中此项)

    传输线 2:高

    Control Lines”(控制线)>“Line 1”(传输线 1)(将其设置为“High”(高))

  1. 按照与通道 1 相同的步骤,为通道 2、3 和 4 设置控制线。

5. 设置扫描条件

  1. 为通道 1 设置扫描条件。

    设置描述

    主要操作

    将通道 1 设置为工作通道。

    Channel Next(下一通道)

    开始频率:400 MHz

    Start”(开始)> 4 > 0 > 0 > M/u

    结束频率:1.4 GHz

    Stop”(结束)> 1 > .> 4 > G/n

    点数: 201

    Sweep Setup(扫描设置)>“Point”(点)> 2 > 0 > 1 > x1

  1. 按照与通道 1 相同的设置,为通道 2、3 和 4 设置扫描条件。

6. 设置平衡转换布局

为通道 2 设置平衡转换布局,以进行包括平衡端口在内的测量。

设置描述

主要操作

将通道 2 设置为工作通道。

Channel Next”(下一通道)(按住此键,直到通道 2 启动)

将 DUT 端口 1 设置为不平衡端口,将 DUT 端口 2 设置为平衡端口。

Analysis”(分析)>“Fixture Simulator”(夹具仿真器)>“Topology”(布局)>“Device”(设备)>“SE-Bal(单端-平衡)

将 DUT 端口 1(不平衡)的连接目标设置为分析仪的测试端口 1。

Port 1 (se)”(端口 1(单端))>“1

将 DUT 端口 2(平衡)的连接目标设置为分析仪的测试端口 3 和 4。

Port 2 (bal)”(端口 2(平衡))>“3-4

迹线 1 的不平衡 - 平衡转换:开

BalUn”(平衡 - 不平衡转换)(将其设置为“ON”(开))

夹具仿真器:开

Fixture Simulator”(夹具仿真器)(将其设置为“ON”(开))

7. 选择测量参数

  1. 为通道 1 的迹线 1 选择测量参数。

    设置描述

    主要操作

    将通道 1 设置为工作通道。

    Channel Next”(下一通道)(按住此键,直到通道 1 启用)

    迹线 1 的测量参数:S12

    Meas”(测量)>“S12

  • 该测量参数的下标表示 E5071C 的测试端口。检查测试端口分配,并选择测量参数。

  1. 按照与通道 1 相同的设置,为通道 2、3 和 4 设置测量参数。

8. 执行校准

  1. 显示“Ecal”(电子校准)菜单。

    设置描述

    主要操作

    显示“ECal”(电子校准)菜单。

    Cal”(校准)>“ECal”(电子校准)

  2. 将通道 1 设置为工作通道。

    设置描述

    主要操作

    切换工作通道。

    Channel Next(下一通道)

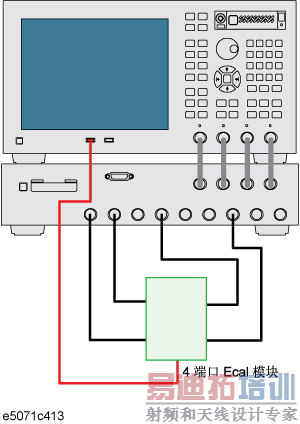

  1. 在 E5091A 的属性中检查分配给端口 1 至 4 的测试端口,并将 4 端口 ECal 模块连接到这些端口。

  2. 执行校准。

    设置描述

    主要操作

    选择全 2 端口校准。

    2-Port ECal(2 端口电子校准)

    选择端口,然后执行校准。

    1-2



  1. 按照步骤 2 至步骤 4 中的相同步骤,对通道 2、3 和 4 进行校准。

  • 由于通道 1 和 2 与通道 3 和 4 的测试端口分配设置相同,因此无需更改 ECal 连接。

9. 连接 DUT

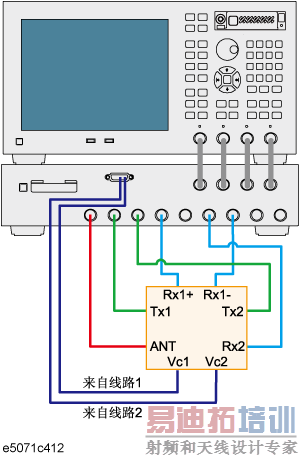

按下图所示连接 DUT。

10. 执行测量

  1. 显示“触发”菜单。

    描述

    主要操作

    显示“触发”菜单。

    Trigger(触发)

  1. 将触发源设置为“手动”。

    设置描述

    主要操作

    将触发源设置为“手动”。

    Trigger Source”(触发源)>“Manual”(手动)

  1.    将通道 1 的触发方式设置为“连续”。

    设置描述

    主要操作

    将通道 1 设置为工作通道。

    Channel Next(下一通道)

    将触发方式设置为“连续”。

    Continuous(连续)

  1. 按照与步骤 3 中相同的步骤,将通道 2、3 和 4 的触发方式设置为“连续”。

  2. 执行测量。

    设置描述

    主要操作

    生成触发事件。

    Trigger(触发)

  1. 重复以下步骤,对所有通道执行自动定标。

    设置描述

    主要操作

    设置工作通道。

    Channel Next(下一通道)

    执行自动定标。

    Scale”(刻度)>“Auto Scale”(自动定标)
