进行逐段扫描(分段扫描)

录入:edatop.com    点击:

本部分介绍分段扫描的概念及执行方法。

  • 分段扫描概念

  • 设置分段扫描的条件

  • 可为每个分段设置的项

  • 分段扫描中的扫描延迟/扫描时间

  • 按频率显示/按顺序显示

分段扫描概念

要执行分段扫描,必须定义两个或更多的频段(称为分段),然后为每个分段指定点数、IF 带宽、功率电平、扫描方式、扫描延时和扫描时间。按顺序对所有分段执行扫描,就如同扫描是在一次扫描操作中完成的。

  • 通过跳过不需要测量的频段可以只对需要的部分进行扫描和测量。

  • 可以为指定的每个分段定义最佳测量条件。例如,可以在需要高迹线分辨率的分段中指定尽可能多的点;在不需要高分辨率的分段中指定尽可能少的点。这样可以缩短测量时间,由于无需在特定频段的相同测量条件下执行整个操作,整体测量吞吐量将得到优化。

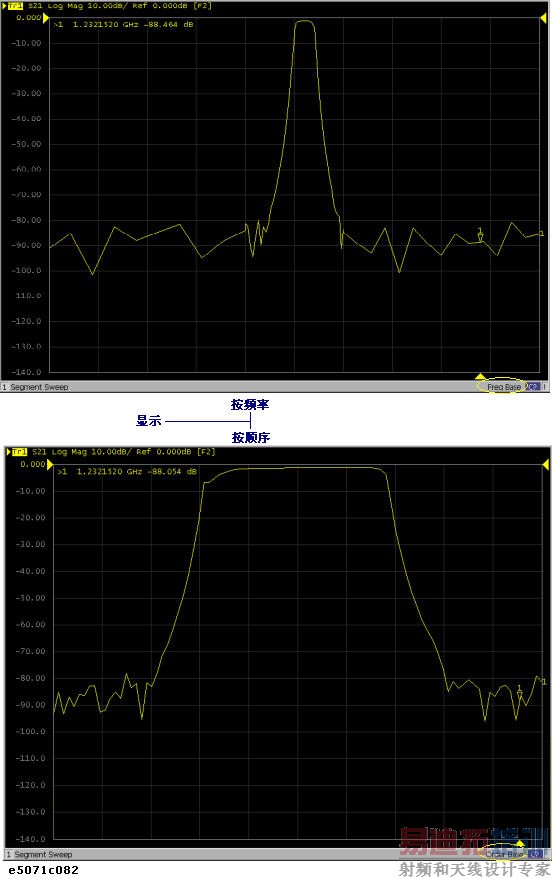

例如,要评估具有传输特性的带通滤波器(如下图所示),您可以从 A 到 G 中选择所需的频段,并确定测量条件(如下表所示)。这样可以在一次扫描操作中同时对它们进行测量。



上图中的频段(分段)及其测量条件



开始频率

结束频率

点数

IF 带宽

扫描方式

A

440 MHz

915 MHz

50

50 kHz

步进式

B

915 MHz

980 MHz

130

70 kHz

步进式

C

980 MHz

1.035 GHz

60

50 kHz

步进式

E

1.07 GHz

2 GHz

100

70 kHz

扫掠式

G

2.6 GHz

3 GHz

40

70 kHz

扫掠式

设置分段扫描的条件

设置分段扫描时,要应用以下条件。

  • 一个分段的频段不能与另一个分段的频段重叠。(分段的开始频率必须高于其前一分段的结束频率)。

  • 分段 1 的开始频率必须高于 9 kHz,而最后一个分段的结束频率必须低于 3 GHz 或 8.5 GHz(这取决于网络分析仪的范围)。

  • 如果分段的开始频率和结束频率不同,则可在该分段中定义 2 到 1601 个点。

  • 如果分段的开始频率和结束频率相同,则可在该分段中定义 1 到 1601 个点。

  • 可以在分段表格中设置点的总数(2 到 1601)。

  • 可以在分段表格中设置分段的数量(1 到 201)。

可为每个分段设置的项

对于分段扫描,可以为每个分段设置扫描范围、点数、IF 带宽、功率电平、扫描延时、扫描方式和扫描时间。

下表中的项均可为每个分段设置为打开/关闭。如果启用逐段设置,则可以对分段表中的每个分段进行设置;如果禁用逐段设置,则会使用下表中的设置。

项目

如果禁用逐段设置

IF 带宽

对所有分段,设置线性/对数扫描的 IF 带宽(使用“Avg”(平均)键 >“IF Bandwidth”(IF 带宽)进行设置)

功率电平

对所有分段,设置线性/对数扫描的功率电平(使用“Sweep Setup”(扫描设置)键 >“Power”(功率)进行设置)。

扫描延时

对所有分段,设置为 0。

扫描方式

对所有分段,设置线性/对数扫描的扫描方式(使用“Sweep Setup”(扫描设置)键 >“Sweep Mode”(扫描方式)进行设置)。

扫描时间

对所有分段,设置为自动扫描时间方式。

分段扫描中的扫描延迟/扫描时间

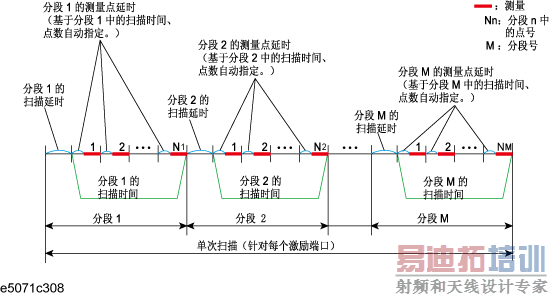

下图示出了扫描延时和扫描时间的定义,可在分段扫描中指定这些定义。



按频率显示/按顺序显示

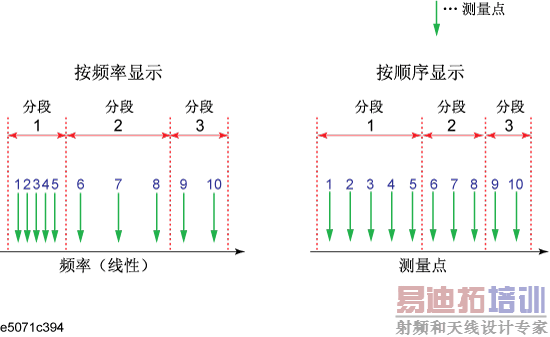

您可以选择执行分段扫描时显示迹线的方式:按频率或按顺序显示。



步骤

创建分段表

  1. 按“Channel Next”(下一通道)/“Channel Prev”(上一通道)键,选择要创建分段表的通道。

  2. 按“Sweep Setup”(扫描设置)键。

  3. 单击“Edit Segment Table”(编辑分段表)。分段表将会出现在屏幕的下方。

  4. 要更改频段的设置模式,或为每个分段设置 IF 带宽、功率电平、扫描延时、扫描方式和扫描时间,请使用以下功能键。

    • 使用前面板键或键盘设置分段表时,需要首先聚焦(选择)操作目标(功能键分段表)。要更改焦点,可以在“输入”区中按“Focus”(聚焦)键。如果对分段表聚焦,分段表窗口框架的显示亮度将与工作通道窗口框架相同。如果对功能键菜单聚焦,则功能键菜单标题区域将显示为蓝色。

功能键

功能

Freq Mode(频率模式)

切换频段设置模式(开始/结束或中心/跨距)

List IFBW(对 IFBW 列表)

为每个分段切换 IF 带宽设置(打开/关闭);仅当打开时,设置(“IFBW”)行才会出现在分段表中

List Power(对功率列表)

为每个分段切换功率电平设置(打开/关闭);仅当打开时,设置(“Power”(功率))行才会出现在分段表中

List Delay(对延迟列表)

为每个分段切换扫描延时设置(打开/关闭);仅当打开时,设置(“Delay”(延迟))行才会出现在分段表中

List Sweep Mode(对扫描方式列表)

为每个分段切换扫描方式设置(打开/关闭);仅当打开时,设置(“Sweep Mode”(扫描方式))行才会出现在分段表中

List Time(对时间列表)

为每个分段切换扫描时间设置(打开/关闭);仅当打开时,设置(“Time”(时间))行才会出现在分段表中



  1. 请在下表中为添加的每个分段(行)输入各个项,以创建分段表。要创建分段表,请使用硬键和功能键。


    Start(开始)

    设置扫描范围的起始值

    Stop(结束)

    设置扫描范围的结束值

    Center(中心)

    设置扫描范围的中央值

    Span(跨距)

    设置扫描范围的跨距值

    Points(点)

    设置点数

    IFBW

    设置 IF 带宽

    Power(功率)

    设置功率电平;功率范围与线性/对数扫描的设置相同(“Sweep Setup”(扫描设置)键 >“Power Range”(功率范围)

    Delay(延迟)

    设置扫描延时

    Sweep Mode(扫描方式)

    设置扫描方式;您需要选择以下项之一:

    STEPPED(步进式):步进式

    SWEPT(扫掠式):扫掠式

    Time(时间)

    设置扫描时间;要指定自动设置(“AUTO”(自动)),请输入 0 作为扫描时间

使用鼠标执行的有用功能

右键单击所选单元,即可使用以下快捷菜单。

快捷方式

功能

Copy(复制)

将所选单元的值复制到剪贴板(内部临时存储内存)

Paste(粘贴)

将剪贴板中的值数据粘贴到新选择的单元中

Insert(插入)

在所选单元的上方添加新行

Delete(删除)

删除所选单元中包含的行

在逐字符编辑模式中,也可以使用以下快捷菜单。

快捷方式

功能

Undo(撤消)

撤消更改并恢复为更改前的值

Cut(剪切)

剪切所选字符串,并将它存储到剪贴板(临时内存)

Copy(复制)

将所选字符串复制到剪贴板

Paste(粘贴)

将剪贴板中的字符串粘贴到新选择的单元中

Delete(删除)

删除所选字符串

Select All(全选)

选择单元中的整个字符串

执行分段扫描

要使用已创建的分段表来执行分段扫描,必须按照以下步骤指定该扫描操作的扫描类型。

  1. 按“Channel Next”(下一通道)/“Channel Prev”(上一通道)键,选择要执行分段扫描操作的通道。

  2. 按“Sweep Setup”(扫描设置)键。

  3. 按“Sweep Type”(扫描类型)>“Segment”(分段)。

设置分段显示

按照下述步骤,定义执行分段扫描时显示迹线的方式。

  1. 按“Channel Next”(下一通道)/“Channel Prev”(上一通道)键,选择要分段显示的通道。

  2. 按“Sweep Setup”(扫描设置)键。

  3. 单击“Segment Display”(分段显示)。

  4. 选择分段显示。



    功能键

    功能

    Freq Base(按频率)

    显示 X 轴作为线性频率轴(按频率显示)

    Order Base(按顺序)

    显示 X 轴作为点轴(按顺序显示)

以 CSV 格式保存新建分段表

如创建分段表中所讨论,可以将新创建的分段表导出为 CSV 格式的文件(逗号分隔值),以便用于需要不同格式的软件。

  1. 按“Sweep Setup”(扫描设置)键。

  2. 单击“Edit Segment Table”(编辑分段表)>“Export to CSV File”(导出为 CSV 文件),打开“Save As”(另存为)对话框。注意:首次打开对话框时,已将 CSV 文件 (*.csv) 选择为文件类型。

  3. 在“File Name”(文件名)区域键入文件名,并单击“Save”(保存)以保存分段表。

调用保存为 CSV 格式的分段表

通过导出由 E5071C 保存的分段表文件来设置分段表。

  • 可以从保存文件的通道以外的不同通道调用该文件。

  1. 按“Sweep Setup”(扫描设置)键。

  2. 单击“Edit Segment Table”(编辑分段表)>“Import from CSV File”(从 CSV 文件导入),打开“Open”(打开)对话框。注意:首次打开对话框时,已将 CSV 文件 (*.csv) 选择为文件类型。

  3. 选择要导入的 CSV 格式文件,然后单击“Open”(打开)以调用分段表。

  • 由电子表格软件创建/编辑的 CSV 格式文件将无法导入到 E5071C 中。
