扩展动态范围

• 概述

• 降低接收机本底噪声

概述

动态范围是指分析仪的最大输入功率电平和最小测量功率电平（本底噪声）之间的有限差。在评估伴随着幅度有巨大变化的某个特性（例如，滤波器的通带和阻带）时，加大动态范围是很重要的。

降低接收机本底噪声

降低接收机本底噪声可以扩展动态范围。可以使用以下方法来降低接收机本底噪声。

•  缩小 IF 带宽

• 启动扫描平均

缩小 IF 带宽

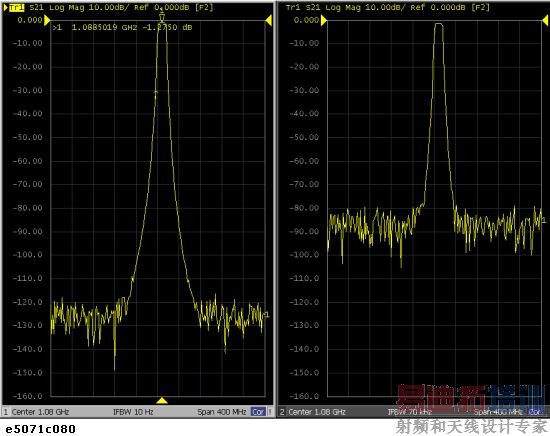

缩小接收机的 IF 带宽可以降低随机噪声对测量的影响。将 IF 带宽缩小到原始带宽的 1/10 可使接收机的本底噪声降低 10 dB。

要指定 IF 带宽，请按照下述步骤进行操作。

1. 按“Channel Next”（下一通道）/“Channel Prev”（上一通道）键，选择要指定 IF 带宽的通道。

2. 按“Avg”（平均）键。

3. 单击“IF Bandwidth”（IF 带宽），然后在数据输入区域中更改 IF 带宽。

启动扫描平均

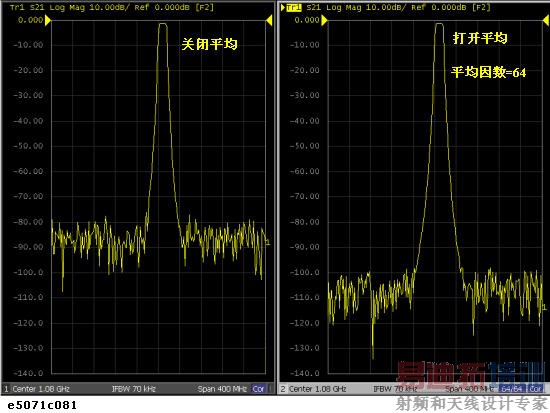

使用扫描平均也可以降低随机噪声对测量的影响。

扫描平均是基于由用户指定的平均因数对连续扫描的指数平均进行加权来对每个点的数据（矢量）取平均。扫描平均可以用以下公式表示。

其中：

• An = 在所考虑的点（矢量）处执行第 n 次扫描时的扫描平均计算结果

• Sn = 在所考虑的点（矢量）处执行第 n 次扫描时获取的测量值

•  F = 扫描平均因数（1 到 999 之间的整数）

通过以下步骤定义扫描平均。

1. 按“Channel Next”（下一通道）/“Channel Prev”（上一通道）键，选择要定义扫描平均的通道。

2. 按“Avg”（平均）键。

3. 单击“Avg Factor”（平均因数），然后在数据输入区域中更改平均因数。

4. 单击“Averaging”（平均）以启动平均功能。

5. 单击“Averaging Restart”（重新启动平均），可将启动扫描平均中的扫描平均公式中的 n 重置为 1。
