选择测量参数

录入:edatop.com    点击:

E5071C 允许用户使用以下测量参数来评估 DUT(被测设备)的特性。

  • S 参数

  • Absolute(绝对)

  • AUX Input(AUX 输入)


操作步骤

  1. 按“Channel Next”(下一通道)(或“Channel Prev”(上一通道))和“Trace Next”(下一迹线)(或“Trace Prev”(上一迹线)),以选择要设置测量参数的迹线。

  2. 按“Meas”(测量)

  3. 单击与所需测量参数相对应的功能键。

S 参数

S 参数(散射参数)用于评估 DUT 反射信号和传送信号的性能。S 参数由两个复数之比定义,它包含有关信号的幅度和相位的信息。S 参数通常表示为:

S输出 输入

输出:输出信号的 DUT 端口号

输入:输入信号的 DUT 端口号

例如,S 参数 S21 是 DUT 上端口 2 的输出信号与 DUT 上端口 1 的输入信号之比,输出信号和输入信号都用复数表示。

当启动平衡 - 不平衡转换功能时,可以选择混合模 S 参数。有关更多信息,请参考评估平衡设备(平衡 - 不平衡转换功能)。

Absolute(绝对)

Absolute(绝对)将显示端口上参考信号和接收信号的绝对功率。

端口号

参考

接收

端口 1

R1

A

端口 2

R2

B

端口 3

R3

C

端口 4

R4

D

括号中的数字表示信号输出端口。例如,R1(1) 是指信号从端口 1 输出时的参考电平,而 A(1) 是指信号从端口 1 输出时的接收信号电平。

AUX Input(AUX 输入)

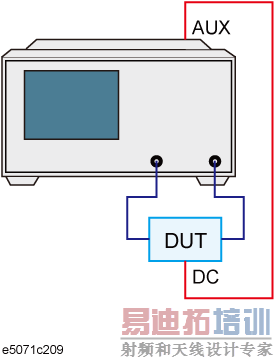

AUX 输入端口可用于输入供直流信号测量用的直流信号。在 DUT(被测设备)使用直流电源工作,且需要使用 E5071C 同时进行直流电源测量和其他测量的情况下,此端口非常有用。

AUX 输入测量的示例

使用 AUX 输入测量:

  1. 按“Meas”(测量)键选择“Aux Input 1”(Aux 输入 1)或“Aux Input 2”(Aux 输入 2),具体取决于所连接 Aux 端口。

  1. 选择“Range”(范围)(1V10 V)[下图中的 1]。

  1. 选择“Sweep Port”(扫描端口)(1-4)[上图中的 2]。

  2. 单击“Format”(格式)键 >“Real”(实数)。

  3. 按常规方式进行测量。

  4. “Sweep Port”(扫描端口)[上图中的 2] 指定了信号输出端口。例如,如果扫描端口设置为 1,则将在前面板端口 1 输出 RF 信号时测量 AUX 输入信号。
