利用 2 端口 ECal 模块进行全 2 端口校准

录入:edatop.com    点击:

按照以下步骤,利用 2 端口 ECal 模块进行全 2 端口校准。

  1. 通过 USB 电缆将 ECal 模块上的 USB 端口与 E5071C 上的 USB 端口相连接。可以在 E5071C 的电源接通时进行此连接。

  2. 使 ECal 模块预热 15 分钟,直至模块的指示从“WAIT”(等待)变为“READY”(就绪)。

  3. 将 ECal 模块上的端口 A 和端口 B 连接到要校准的测试端口。

  4. 按“Channel Next”(下一通道)/“Channel Prev”(上一通道)键,选择要进行校准的通道。

  5. 按“Cal”(校准)键。

  6. 单击“ECal”(电子校准)。

  7. 要启动隔离校准,请单击“Isolation”(隔离),并确认显示已“ON”(打开)。

  8. 单击“2 Port ECal”(2 端口电子校准)。利用 2 端口 E5071C 时,请按此键进行 2 端口电子校准。利用 3 端口或 4 端口 E5071C 时,请单击功能键之一开始全 2 端口校准。

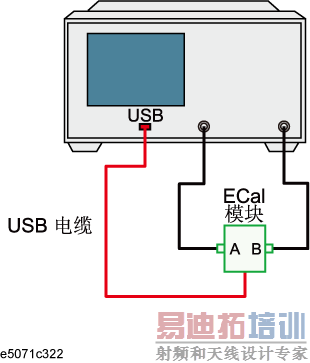

ECal 模块的连接(全 2 端口校准)



  • 可以任意地连接 ECal 的端口和 E5071C 的测试端口。尽管在数据测量之前会自动检测已连接的端口,但也可以手动指定这些端口。有关更多信息,请参见关闭 ECal 自动检测功能
