全 4 端口校准

录入:edatop.com    点击:
  • 概述

  • 步骤


概述

在全 4 端口校准中,校准数据是通过将开路标准、短路标准或负载标准连接到四个测试端口(或在四个端口之间连接直通标准)来测出的。此校准方法可以有效地消除在使用这些端口的传输或反射测试中测试装置的方向性误差、干扰、源匹配误差、负载匹配误差、频率响应反射跟踪误差和频率响应传输跟踪误差。同全 2 端口校准一样,此校准方法也能以可能的最高精度执行测量。每个激励测试端口的方向性、源匹配和反射跟踪都具有独有的误差项(3 × 4 个端口 = 12)。至于隔离、负载匹配和传输跟踪误差,对激励端口和响应端口之间的每种组合都具有独有的误差项(3 × 12 种组合 = 36)。因此,全 4 端口校准总共包含 48 个误差项。



步骤

  1. 按“Channel Next”(下一通道)/“Channel Prev”(上一通道)键,选择要进行校准的通道。

  2. 按“Cal”(校准)键。

  3. 单击“Calibrate”(校准)>“4-Port Cal”(4 端口校准)。

反射

  1. 单击“Reflection”(反射)。

  2. 将开路校准标准连接到测试端口 1。

  3. 单击“Port 1 Open”(端口 1 开路),开始校准测量。

  4. 断开开路校准标准,然后用短路校准标准代替。

  5. 单击“Port 1 Short”(端口 1 短路),开始校准测量。

  6. 断开短路校准标准,然后用负载标准代替。

  7. 单击“Port 1 Load”(端口 1 负载),开始校准测量。

  8. 对端口 2、3 和 4 重复上述步骤。

  9. 单击“Return”(返回)。

传输

  1. 单击“Transmission”(传输)。

  2. 在端口 1 和 2 之间接入直通连接。

  3. 单击“Port 1-2 Thru”(端口 1-2 直通),开始校准测量。

  4. 对端口 1 和 3 重复上述步骤。

  5. 对端口 1 和 4 重复上述步骤。

  6. 对端口 2 和 3 重复上述步骤。

  7. 对端口 2 和 4 重复上述步骤。

  8. 对端口 3 和 4 重复上述步骤。

  9. 单击“Return”(返回)。

  10. 如果必须使用负载标准执行隔离校准,请按以下步骤执行。

  11. 单击“Isolation (Optional)”(隔离(可选))。

  12. 将负载标准分别连接到四个测试端口(DUT 所要连接的连接器)。

  13. 单击“Port 1-2 Isol”(端口 1-2 隔离),开始校准测量。

  14. 单击“Port 1-3 Isol”(端口 1-3 隔离)“Port 1-4 Isol”(端口 1-4 隔离)“Port 2-3 Isol”(端口 2-3 隔离)和“Port 2-4 Isol”(端口 2-4 隔离),分别执行各个校准。

  15. 单击“Return”(返回)。

  16. 单击“Done”(完成),终止全 4 端口校准过程。按下此键时,将计算校准系数并予以保存。误差校正功能也将自动启动。

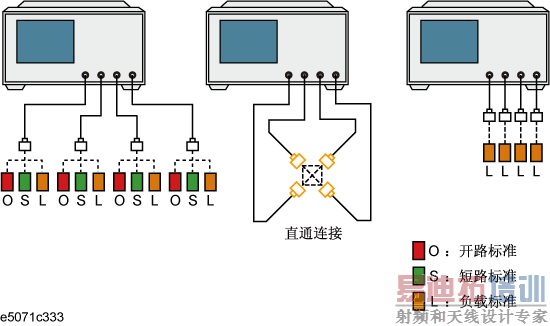

全 4 端口校准中标准的连接
