增强的响应校准

• 概述

• 步骤

概述

在增强的响应校准中，校准数据是通过将开路标准、短路标准或负载标准连接到输出端口（或将直通标准连接到两个端口之间）来测出的。此校准方法可以有效地消除在使用这些端口的传输或反射测试中测试装置的方向性误差、串扰、源匹配误差、频率响应反射跟踪误差和频率响应传输跟踪误差。

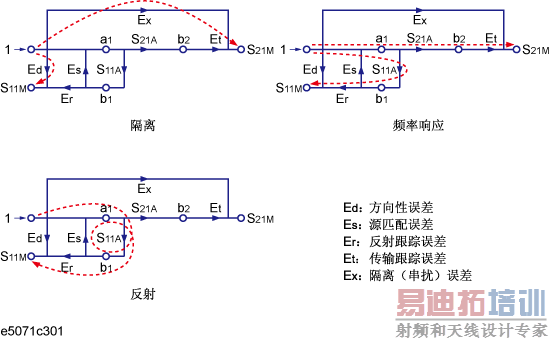

2 端口误差模型（增强的响应）

步骤

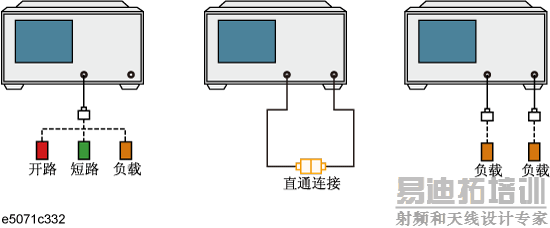

增强的响应校准中标准的连接

1. 按“Channel Next”（下一通道）/“Channel Prev”（上一通道）键，选择要进行校准的通道。

2. 按“Cal”（校准）键。

3. 单击“Calibrate”（校准）。

4. 单击“Enhanced Response”（增强的响应）。

5. 单击“Ports”（端口），选择用来执行增强的响应校准的测试端口。

6. 将开路校准标准连接到输出端口。

7. 单击“Open”（开路），开始校准测量。

8. 断开开路校准标准，然后用短路校准标准代替。

9. 单击“Short”（短路），开始校准测量。

10. 断开短路校准标准，然后用负载标准代替。

11. 单击“Load”（负载），开始校准测量。

12. 在两个端口之间接入直通连接。

13. 单击“Thru”（直通），开始校准测量。

14. 如果必须使用负载标准执行隔离校准，请按以下步骤执行：

1. 将负载标准连接到两个测试端口。

2. 单击“Isolation (Optional)”（隔离（可选）），开始校准测量。

3. 单击“Return”（返回）。

15. 单击“Done”（完成），终止该增强的响应校准过程。按下此键时，将计算校准系数并予以保存。误差校正功能也将自动启动。
