测量对线性相位的偏移

录入:edatop.com    点击:
  • 概述

  • 步骤

其他测量示例

概述

本部分介绍如何确定 1.09-GHz 带通滤波器通带内的线性相位偏移。

步骤

在此,将按照下面的步骤评估 DUT。

步骤

描述

1. 连接 DUT

连接 DUT。

2. 定义测量条件

定义测量条件。

3. 执行校准

执行校准。

4. 连接 DUT 并执行自动定标

再次连接 DUT 以执行自动定标功能。

5. 指定电延迟

指定电延迟。

6. 测量对线性相位的偏移

统计数据功能(峰-峰值)用于确定线性相位偏移。

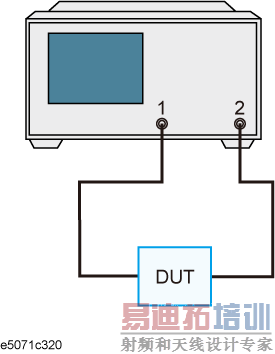

1. 连接 DUT

按下图所示连接 DUT。



2. 定义测量条件

请按照如下所述的步骤定义测量条件。

设置描述

主要操作

预置

Preset”(预置)>“OK”(确定)

中心频率:1.09 GHz

Center”(中心)> 1 > .> 0 > 9 > G/n

频率跨距:20 MHz

Span”(跨距)> 2 > 0 > M/u

测量参数:S21

Meas”(测量)>“S21

数据格式:扩展相位

Format”(格式)>“Expand Phase”(扩展相位)

执行自动定标

Scale”(刻度)>“Auto Scale”(自动定标)

3. 执行校准

执行直通响应校准。

设置描述

主要操作

执行直通响应

(连接直通标准,而不连接 DUT)“Cal”(校准)>“Calibrate”(校准)>“Response (Thru)”(响应(直通))>“Thru”(直通)>“Done”(完成)

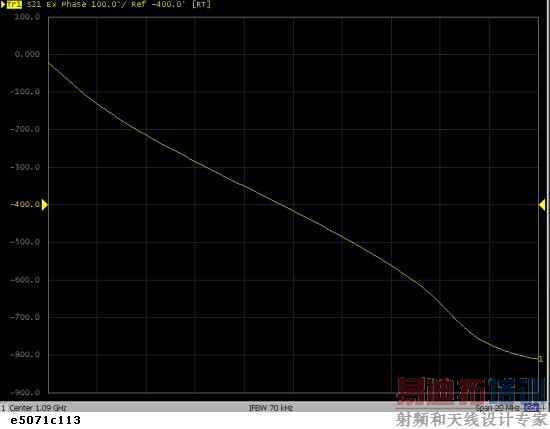

4. 连接 DUT 并执行自动定标

像连接 DUT 中所示,再次连接 DUT,以执行自动定标。

设置描述

主要操作

执行自动定标

Scale”(刻度)>“Auto Scale”(自动定标)



5. 指定电延迟

输入电延迟以使相位迹线变得平直。

设置描述

主要操作

输入电延迟

Scale”(刻度)>“Electrical Delay”(电延迟)>“Up Arrow”(向上箭头)/“Down Arrow”(向下箭头)键或旋钮(使迹线变得平直)

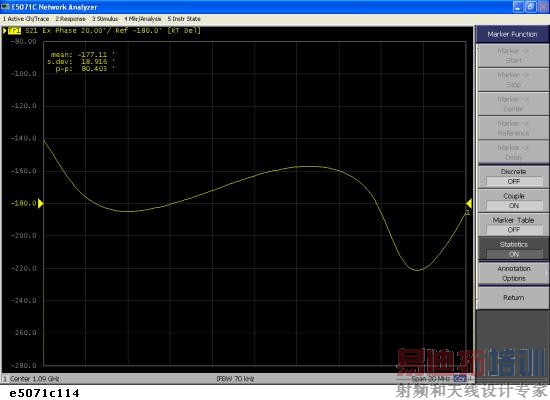

6. 测量对线性相位的偏移

统计数据用于读取线性相位偏移(峰-峰值)。

设置描述

主要操作

执行自动定标

Scale”(刻度)>“Auto Scale”(自动定标)

显示统计数据

Marker Function”(标记功能)>“Statistics”(统计)(将其设为“ON”(打开)。)
