三种操作方法

录入:edatop.com    点击:

您可以使用以下三种操作方法之一操作 E5071C:使用前面板按键、使用鼠标和键盘,以及使用触摸屏。本部分将通过示例说明这三种操作方法,在该示例中,通道窗口的布局设置为四通道显示(如下图所示)。

在下一部分以及随后的部分中,将按以下顺序介绍一系列操作:

Display”(显示)>“Allocate Traces”(分配迹线)>

四迹线显示

操作方法 - 使用按键

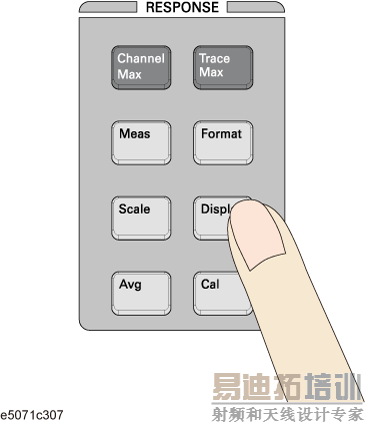

  1. 响应区的“DISPLAY”(显示)键。

  1. 键,将光标移至“Allocate Traces”(分配迹线),然后按 Enter 或 () 键。

  1. 键,将光标移至 ,然后按 Enter 键。

操作方法 - 使用鼠标

  1. 从“Response”(响应)菜单中,按“Display”(显示)键。




  1. 单击“Allocate Traces”(分配迹线)。

  1. 单击

操作方法 - 使用触摸屏

  1. 对 E5071C 执行预置(按“Preset”(预置)键)后,按“Display”(显示)键。

  1. 单击/按“Allocate Traces”(分配迹线)。

  1. 单击/按任意所需的设置。
