LTE及LTE-A的信号产生方案

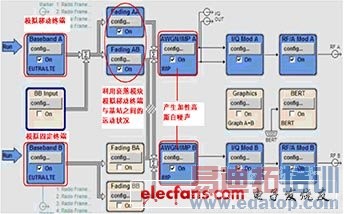

　　图2  SMU200A测试上行时延调整配置界面

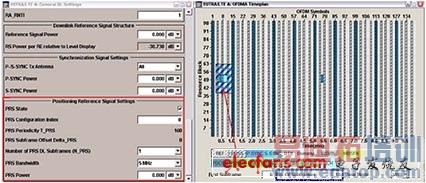

　　然后，LTE Release 8的后续演进是LTE Release 9，从信号物理层方面来看，Release 9主要在下行链路方向做了改进，主要增加了三个特性："Positioning reference signal（定位参考信号）"、"Dual layer beamforming（双流波束赋形）"、"MBMS single frequency network（广播多播单频网业务）"，R&S的信号源SMU200A能够产生完全符合上述所有新特性的LTE信号。以定位参考信号的产生为例，信号源SMU200A允许用户根据3GPP的规范修改多项参数，如发射周期、带、功率等。图3显示了SMU200A产生顶位参考信号的配置界面和定位参考信号的分布图。

图3  利用SMU200A产生LTE定位参考信号

　　最后，针对LTE Release 10版本，也就是我们所说的LTE-A，3GPP在下行链路和上行链路两个方向都做了改进，增加了"Carrier aggregation（载波聚合）"、"Enhanced multiple antenna technologies（支持下行8天线，支持上行4天线）"、"Uplink multiple access（支持PUSCH分簇，支持PUSCH/PUCCH同时发送）"等特性。R&S的信号源SMU200A已经能够满足LTE Release 10大部分新特性。

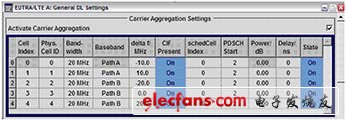

　　例如在LTE-A的下行方向，需要实现载波聚合，R&S的信号源SMU200A可以设置多达5个LTE载波，每个载波的参数可以单独设定，完全可以满足LTE-A的要求。SMU200A LTE-A 载波聚合的配置界面如图4所示。

图4  利用SMU200A产生LTE-A 5载波聚合信号

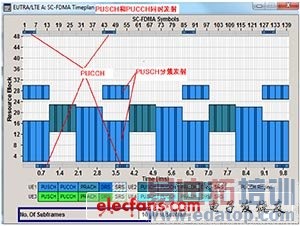

　　再例如LTE-A的上行方向， 要求能够实现PUSCH分簇，并且支持PUSCH/PUCCH同时发送，图5是R&S的信号源SMU200A产生LTE-A信号时，同时生成的资源分布图，通过该图能够看到，SMU200A能够轻松实现这些特性。

图5  利用SMU200A产生LTE-A 上行信号
