TD-SCDMA系统多频点网研究

录入：edatop.com 点击：

1.3.2多载波同频组网方式

这种组网方式可最大程度地提高频谱利用率，指的是相邻小区的主频点采用异频组网的方式，辅频点也采用异频组网的方式，相邻小区的主频点交叉包含在辅载频中。如使用15 MHz带宽时，最大可组成S9/9/9站型，如图4所示。

1.3.3分层次进行频点规划

多频点组网时，频点规划也是一个重要部分。合理的频点规划方案对于多频点组网系统来说可以最大程度提高系统的性能。基于多载波同频组网的N频点技术和同心圆技术，为了更大的提高系统性能，有效减小业务信道上的同频干扰，可以采用分层次进行频点规划的方案。此规划方案的主要思想是将小区由中心到边缘分成几层（例如2层），每一层采用不同的频点分配方案。相邻小区主频点采用的是异频组网的方式，且有导频信道的主频点实现全小区覆盖，其业务信道优先服务于外层用户；其他频点称为辅载波，相对于主频点收缩，业务信道优先服务于内层用户。这样相邻小区包含相同频点的辅频点就得到一定的隔离，相邻小区的交叉区域——小区外层也属异频干扰，同频干扰降低，系统性能得到提高[3-4]。

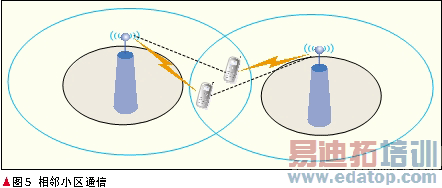

如图5所示，黄色区域是辅载波收缩区域——小区内层，白色区域是小区外层，采用辅载波收缩的N频点技术，进行分层次频点规划后，相邻小区交叉区域的用户受到的同频干扰减小，这样它们的切换成功率，服务质量(QOS)等性能指标都会有一定的提高。

2 仿真验证

2.1 仿真假设

我们以5MHz频带，3个频点进行分层规划的方案建模，采用通用移动通信系统(UMTS)30.03中定义的经典模型环列，每个小区有3个频点，相邻小区主频点不同，交叉包含在辅载频中[5]。如图6所示，红色圆环将小区分成两层，每个小区的辅频点收缩到内层首先为内层用户提供资源；外层用户首先接入主频点，这样相邻小区采用异频切换，同频用户得到有效隔离。
