数据中心布线系统的设计与施工技术2－产品选择线缆篇

根据TIA/EIA-942数据中心标准认可多种媒介类型以支持广泛的应用，但是建议对于新安装的IDC采用最高容量的布线媒介以最大化其适应能力并保持基础布线的使用寿命。

认可的媒介有：

1.100欧姆双绞线（ANSI/TIA/EIA-568-B.2），建议六类（ANSI/TIA/EIA-568-B.2-1）

2.多模光缆：62.5/125或50/125um（ANSI/TIA/EIA-568-B.3），建议选用50/125um，850nm工作波长的激光优化多模光缆（ANSI/TIA/EIA-568-B.3-1）

3.单模光缆（ANSI/TIA/EIA-568-B.3）

4.认可的同轴媒介为75欧姆（734和735类型）同轴电缆（符合Telcordia GR-139-CORE）及同轴连接头（ANSI T1.404）。这些电缆和连接头被建议用于支持T-3，E-1及E-3电路。

数据中心的水平和主干布线系统

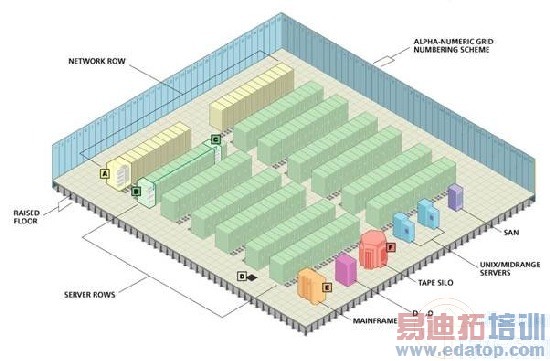

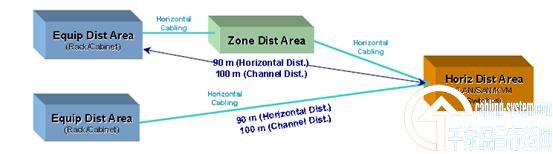

●　水平布线系统

水平线缆可以连接到HDA或直接到MDA，考虑到系统冗余，位于同一ZDA或EDA的不同端口，可分别敷设水平线缆到不同的HDA；水平布线必须采用星型拓扑结构，每一个区域分配区最多放置一个合并点（CP）,水平链路最大距离为90米。

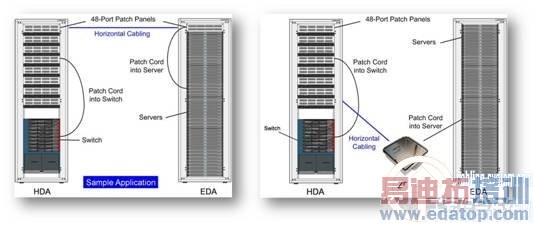

举例应用

例1：HAD直接连接至EDA             例2：HAD通过ZDA连接至EDA

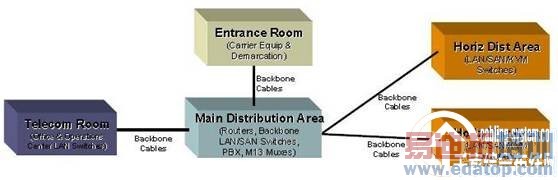

 ●　主干布线系统

主干布线采用一级星型拓扑结构，每个HDA的水平跳接直接与MDA的主跳接相连，不允许有中间跳接；数据中心结构中允许增加一个冗余的备用分布区域，在此情况下，HDA-MDA，HDA-备用分布区都有主干布线。为了达到充分的冗余，标准允许水平分配区HDA间的直连，这种直连是非星型结构，用于支持常规布线距离超过应用要求距离的情况。为了避免超过最大电路限制的要求，允许在HDA和备用的进入场所间进行直连布线。
