IPTV(网络电视)测试应用场景介绍

IXIA的以太网流提取模块AFM1000SP是一种以千兆线速进行数据和媒体流分析的理想解决方案。该模块从以太网中提取IP数据包，并可在监视器中显示所提取的数据包以进行深入的数据包分析。

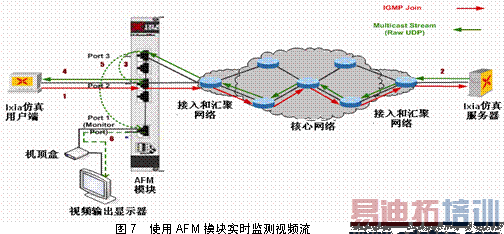

流提取模块以串联的方式与以太网链路相连，而IP数据包则通过该以太网链路提取。两个双介质（铜缆和光纤）兼容以太网测试端口用于互相连接。串联的测试端口承载网络数据传输，而不改变以太网链路的网络特性。提取的数据包流都将经过镜像处理，然后被转发到第3个千兆以太网标准兼容的监视器端口，该端口可连接到外部设备以便进行数据包流分析。这种测试方式，真正实现了视频质量主观和客观评定的有效结合，在得到视频流各个用户体验质量客观指标的同时，还可以实时主观地观看视频节目质量。这是目前最为全面、最为有效的视频质量评定方式（见图7）。

2.5  MS IPTV系统测试

微软IPTV的实现特点结合了业界的一些技术特点并且增加了微软公司特有的一些协议。运行在微软公司平台上的一些高性能服务器在运营商的网络上，为用户提供内容存储和高效的视频分发服务。在MSTV系统中，主要有获取服务器和分发服务器两种类型（见图8）。

获取服务器（A-Server，Acquisition Servers）是从本地或者远端的视频源实时获取内容并提供视频组播服务。分发服务器（Distribution Servers）是用于从运营商网络中的多个采集点分发视频内容以保证视频的快速传送以及最快的频道切换时间。在用户侧的IP机顶盒则运行微软公司独有的软件和协议以保证最优的性能。

MS IPTV本身的私有性和复杂性给测试带来了挑战，为此，IXIA专门开发了针对MS IPTV的测试方案，主要特点包括：

（1）微软机顶盒客户端仿真，支持快速频道切换行为和MS IPTV流量模式仿真。

（2）获取服务器仿真，可以从网络中获取组播视频流。

（3）分发服务器仿真，支持视频内容的本地复制以及处理相应的频道切换。

通过IXIA MS IPTV测试方案，可以评估MS IPTV部署网络环境中的频道切换时间，包括单播加入和单播到组播的延迟；可以评估网络承载微软协议下的视频流、语音和数据流的能力；可以评估业界认可的客观视频流质量评定指标MOS_V和RFC4445规范的MDI指标。
