适中接入点

适中AP也在得到越来越广泛的欢迎，因为它们结合了胖AP和瘦AP的优点。适中AP能够在提供无线加密功能的同时，利用AC进行实际的密钥交换。这种方式被用于使用最新的、支持WPA2的无线芯片组的新型AP.管理和策略功能由通过隧道连接到多个AP的控制器执行。

而且，适中AP还提供了一些额外的功能，例如让基站能通过DHCP获得IP地址的DHCP中继功能。另外，适中AP能够执行基于服务集标识符（SSID）的VLAN标记功能，让客户端可以与AP建立关联（在AP支持多个SSID的情况下）。

适中AP支持两种类型的MAC部署，即本地MAC和分离MAC架构。本地MAC指的是所有无线MAC功能都在AP执行。完整802.11 MAC功能（包括管理和控制帧的处理）都由AP执行。这些功能包括一些对时间敏感的功能（也被称为实时MAC功能）。

分离MAC架构会在AP和控制器之间分配MAC功能。实时MAC功能包括信标生成，检测信号传输和响应，控制帧处理（例如Request to Send和Clear to Send，即RTS和CTS），重新传输等。非实时功能包括身份验证和解除验证；关联和重新关联；以太网和无线局域网之间的桥接；以及分段等。

不同供应商的产品在AP和控制器之间分配功能的方式有所不同。在某些情况下，甚至它们对实时的定义也有所不同。一种常见的适中AP实施包括AP的本地MAC，以及AP的管理和控制功能。

接入控制器和控制功能

集中式WLAN架构的下一个关键组件是接入控制器（AC）。在下文中，我们认为控制器功能部署在一台WLAN交换机上，并将该功能称为AC.我们还用"WTP"一词指代AP（包括胖、瘦或者适中）。

IETF的无线接入点的控制和配置（CAPWAP）工作小组正在定义AP及其所控制的WTP之间的接口和协议。本节将用CAPWAP框架来详细介绍AC和WTP之间的接口。[3，4，5]

图3显示了一个包含多个AC和WTP的企业网络。WTP能通过一个第二层（交换）或者第三层（路由）网络连接到AC.WTP和AC之间的接口负责下列功能：

* 通过WTP发现和选择一个AC

* 通过AC将固件下载到WTP――在启动和WTP触发之后

* WTP和AC之间的功能协商

* WTP和AC之间的双向身份验证

* WTP和AC之间的配置、状态和统计数据交换

* 有线和无线网段之间的QoS映射

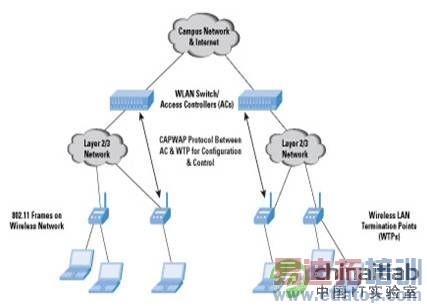

图3 ：使用多个AC、WTP和CAPWAP协议的集中式WLAN架构

园区网络和互联网

WLAN交换机/接入控制器（AC）

第二/三层网络 AC和WTP之间的、用于配置和控制的CAPWAP协议

第二/三层网络

无线网络上的802.11帧 无线局域网端接点（WTP）

另外，尽管CAPWAP并没有明确定义所有细节，但是AC可以通过配置和监控它所控制的区域中的不同接入点，执行无线资源管理（RRM）和恶意 AP检测等功能。这些功能的范围会因为供应商部署方式的不同而有所不同。AC提供的另外一项重要功能是移动管理。以下章节将在CAPWAP的基础上，提供更多关于这些功能的细节。请注意，截止到本文撰写时为止，IETF仍然在制定基于思科轻型接入点协议（LWAPP）的CAPWAP协议（2006年3 月）。

AC的发现和选择

WTP可以通过发现请求消息，发现可供连接的AC.一个或者多个AC（根据网络拓扑的不同）会响应这些请求消息。AC和WTP之间的通信是通过用户数据报协议（UDP）进行的。WTP会决定连接哪一个AC，再试图与该AC建立一个安全的会话。后续的CAWAP分组将通过安全会话发送。

接着，AC和WTP之间会进行配置交换。这些交换包括：

* IEEE SSID

* 安全参数（用于WEP、WPA和WPA2）

* 广播的数据速率（11或者54Mbps）

* 需要使用的无线通道

CAPWAP功能

CAPWAP控制消息包括下列消息类型：

* 发现

* WTP配置－用于向WTP发布一个特定的配置，以及从WTP获取统计信息；统计信息包括下列信息：

* 分段数据帧的个数，以及发送、接收的组播数据帧的个数

* 发送重试的次数，过度重试的次数（失败次数）

* 成功发送和失败的发送请求（RTS）的个数

* 出错数据帧的个数：重复数据帧，错误确认，解密错误，帧检查序列（FCS）错误数等

配置包括信标期限、最大发送功率等级、正交频分多路复用（OFDM）控制、天线控制、支持速率、QoS和加密等。

* 移动会话管理－向WTP发布特定的移动策略

AC能添加关于特定移动设备的策略信息，包括WTP应当为该移动设备使用的安全参数。它可能包括WTP是否应当为该移动设备转发或者丢弃流量。

* 固件管理――用于向WTP发布特定的固件镜像。

AC和WTP交互

WTP能提供多种信息，例如硬件、软件或者引导版本；最大无线频段数；当前使用的无线频段；加密功能；无线频段类型（802.11b/g/a/n）；MAC类型（本地、分离或者两者皆有）；隧道模式；以及AC和WTP之间的帧类型（例如，本地桥接或者自带桥接――即将所有用户载荷封装为原始无线帧）。

AC信息包括硬件或者软件版本，目前与AC关联的移动基站的个数，目前连接到AC的WTP个数，所有这些设备的最大数量，AC和WTP之间的安全参数（身份验证证书），控制IPv4或者IPv6地址等。

因为WTP属于"适中AP"，它们还能配置一个来自AC的IP地址。另外一个可供配置的参数是MAC地址级别的ACL.

随时可以通过AC重启（重新设定）WTP.WTP能独立地通过一个镜像数据请求来索取一个新的镜像，之后接收镜像数据响应和镜像数据本身。

在WTP确定需要向AC发送重要的信息时，WTP会发出事件。这些信息可能包括用于从WTP向AC发送调试信息的数据传输消息。

无线资源管理

无线资源管理是一个通用词汇，用以描述在AP上对无线频段的控制和配置。控制的类型包括自动地或者根据用户的输入降低和提高强度――例如，如果由一个AC控制的两个WTP互相干扰，那么AC会向其中一个AP发送一个信号，降低它的强度。它还可以根据用户的配置执行该操作。

有些WTP还被设置为能够充当"无线监视器"；即它们能在不发送数据时监控通道。人们目前对于这种WTP使用模式的有效性还存有一定的争议―― 有些供应商使用专门的无线监视器，而不是让它们的WTP承担双重职能。在使用专用无线监视器的情况下，无需担心降低客户基站服务质量的降低，就能扫描和监视所有通道。

无线监视器能将所有与其他接入点有关的信息转发到AC.AC能够判断信息针对的是一个有效的WTP（即的确存在于网络之上，并且已经注册到AC），还是一个"恶意"接入点。如果针对的是一个恶意接入点，AC可以执行多个步骤，防止客户端连接到该AP――例如，它可以命令无线监视器通过提高同一个通道上的发射功率，"阻止"这个恶意AP.
