专家答疑：深度解析ADSL分离复用器

上截止频率为4 kHz，在20 kHz处的衰减为-70 dB，也完全满足设计要求。

ADSL分离复用器外观设计

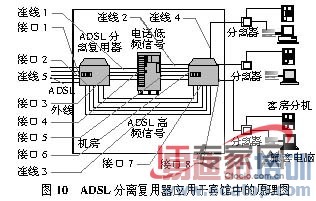

ADSL分离复用器的外观设计以宾馆使用的70线的分离复用器为例，如图10所示。

(1)ADSL分离复用器的前面板设计

ADSL分离复用器的前面板如图11所示。

ADSL分离器前面板由14条等宽面板块组成，上下用两个螺钉固定在机箱上，拆卸方便。每条等宽面板分别对应覆盖在ADSL分离复用模块集成板上，并有5个标准的USB接口,整个机箱共集成70个USB接口，与接口2和接口7相兼容(见图10)，并分别对应外线分离出的ADSL高频信号及ADSL各复用分机。

(2)ADSL分离复用器后面板设计

ADSL分离复用器设计的后面板如图12所示。共有14个标准25针接口，分列上下两排，上下各7个，上排兼容ADSL分离复用器应用原理图中的接口1和接口8，并与外线ADSL、电话混合信号及去各客房的线路相对应。下排兼容ADSL分离复用器的接口3和接口6，并与分离出的电话信号和来自程控交换机的分机电话线路相对应。上、下接口为一对，对应机箱中与之相连接的两块ADSL分离复用集成板，以及前面板上的十个USB接口，用以完成对10条外线信号分离整形或10个分机线路信号的整形和复用。

ADSL分离复用器的实际应用

1 ADSL分离复用器在有小交换机的办公室应用

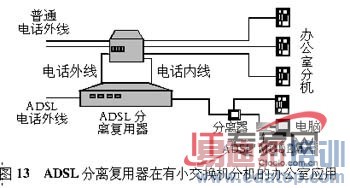

当办公室有很多部小交换机分机，而只有少数人需要宽带接入时，要直接采用ADSL是无法将分机接入的，但要使用ADSL分离复用器，就很好地解决了这个问题，如图13所示。
