布线技巧(10)：USB直接电缆连接

串并行直接电缆连接在现在看来会有些"过时"。另一方面，USB直接电缆连接(USB Direct Cable Connection，DCC)属于"新式的"范畴。USB DCC出现有一些年头了，但由于大多数人使用网卡传输数据，因此DCC并不因USB端口而被人们所熟知，但它的确是存在的……而问题是你不能制造它，但你可以买一个。但不要认为这就够了，因为还有很多关于USB的信息值得去学习。继续阅读——我们将进行详细的探讨。

关于USB

USB代表通用串行总线(Universal Serial Bus)。目前大多数计算机外围设备都支持USB接口。USB设计灵活，因此你可以用它连接打印机、外部硬盘、CDROM、操纵杆、数码相机、调制解调器、集线器以及许多其它设备。

通用串行总线可以单一、标准、便捷的支持计算机连接多达127个设备。数字127只是一个理论值。实际使用远达不到这个数量。如果连接的设备只需要少于500mA电量，它甚至可以通过计算机的USB接口获取电源。比如我的一个佳能小打印机，它只有一根连接线，同时用于通电和传输数据到计算机。

目前USB接口的版本有两种，以前的USB v1.1和更新的USB v2，USB v2是在2001年末上市的。大多数人都有使用第一个版本USB的计算机和设备，但所有新的计算机现在都将支持USB v1。新版本的USB向下兼容旧版本，并且速度更快。

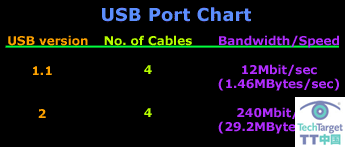

下表比较了两种USB接口的速度差别：

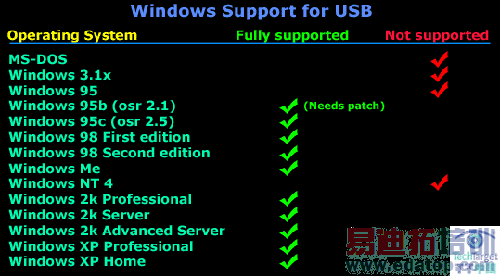

记住当使用USB DCC连接线时，我们无法得到这样快的传输速度，并且有时只有500Kbps左右。这也跟系统的CPU和O/S的类型、连接线和电子组件质量、协议等有关。此外，我们还要知道支持USB接口的Windows操作系统类型。

USB连接线

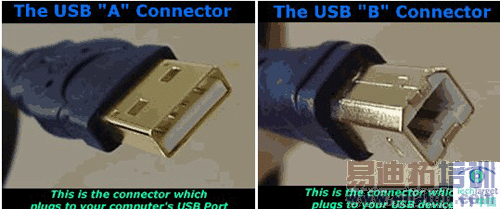

This is what the USB cable and connectors actually look like:

USB标准有A和B两种接头。A接头是接到计算机的"上行"，而B接头是"下行"，它与单个设备相连接。这可能听起来有些复杂，但这种设计是为了方便用户使用，因为让用户自己去尝试并辨别传输端会更复杂。下面是USB连接线和接头的图示：

正如之前所说，USB接口可以为特定设备供电，也可以同时进行数据传输。因此，USB接口必须有至少4条电缆，其中2条用于供电，另外2条用于传输数据。

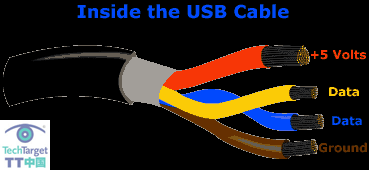

下图就是其中的4条电缆：

USB DCC

如前文所述，USB DCC连接线不能随意制造，因为它要求有特殊电子电路。Parallel Technologies 生产USB DCC，并称之为"NET-LinQ"。

USB DCC连接线也可以用于连接计算机到一个网络。它的工作原理很简单。假设你有计算机A、B、C和D。计算机A、B和C是通过以太局域网连接，而计算机D没有连接网络的网卡。使用NET-LinQ或类似的连接线，我们就可以将计算机D与另外3台计算机的任何一台连接，只要它们也有USB接口。然后通过在计算机D上配置网络协议，我们就能把它联网。

关于USB直线电缆连接的探讨到此结束。
