SG3525A开关电源集成控制器的基本参数

SG3525A的最大输入电压为40V，输出晶体管集电极电压为40V，基准电源输出电流为50mA，基准电压为5.1V，最低工作频率为120Hz，最高工作频率为400kHz，输出端低电平为0.2V，输出端高电平为19V。

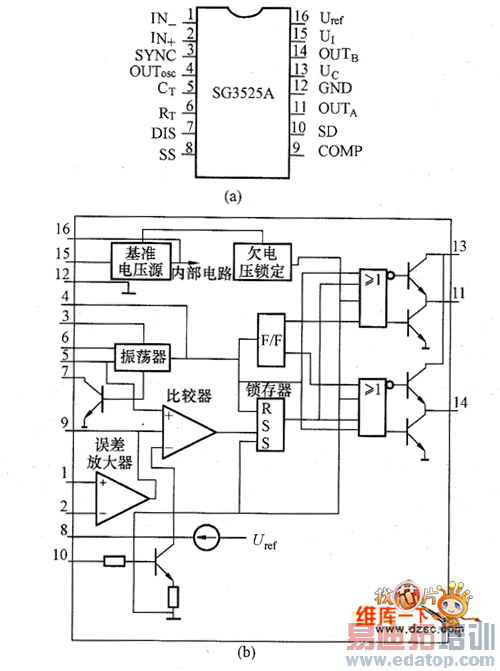

图所示为SC3525A的引脚配置和内部结构框图。引脚功能如下：①脚（IN+），放大器反相输出端子；②脚（IN＋），放大器同相输出端子；③脚（SYNC），同步端子；④脚（OUTosc），振荡器输出端子；⑤脚（CT），外接定时电容端子；⑥脚（RT），外接定时电阻端子；⑦脚（DIS），放电端子；⑧脚（SS），软启动控制端子；⑨脚（COMP），频率补偿端子；⑩脚（SD），关断控制端子；(11)脚（OUTA），输出A端子；(12)脚（CND），接地端子；(13)脚（UI），集电极电压端子；(14)脚（OUTref），输出B端子；(15)脚（UI），电压输入端子；(16)脚（Uref，），基准电压端子。

（a）SG3525A的引脚配置：（b）内部结构框图

图 SG3525A的引脚配置和内部结构框图
