3SD1800A－FG676+ TMS320DM6437：数字视频开发方案

Avnet公司的DaVinci数字视频开发平台采用Xilinx公司的3SD1800A-FG676 FPGA和TI公司的TMS320DM6437"DaVinci"DSP，不仅能评估Spartan-3A DSP和DaVinci DSP的主要特性，而且能实现各种应用如飞机娱乐系统、人机视频系统、机器人、可视电话以及汽车视频系统、可视对讲和智能识别。

该开发板提供了必要的硬件，不仅可以评估Spartan-3A DSP 和DaVinci DSP器件的先进功能，而且通过采用Spartan-3A DSP DaVinci开发套件上的外设，或连接在EXP扩展连接器上的EXP模块，实现了用户的各种应用需求。

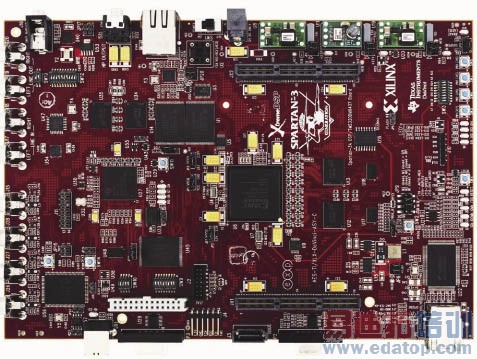

图1 Spartan-3A DSP DaVinci开发板外形图

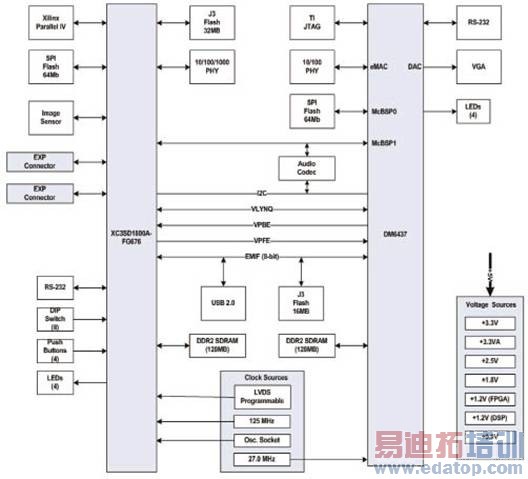

图2 Spartan-3A DSP DaVinci开发板方框图

3SD1800A-FG676主要特性

·时钟

-125MHz的LVTTL SMT振荡器

- LVTTL振荡器插座

-可编程LVDS时钟

·内存

- 128M×32位的DDR2 SDRAM

- 32MX8并行/ BPI配置闪存

- 64MB SPI配置/存储闪存（4个额外的可选SPI）

·接口

- 10/100/1000 PHY

- JTAG编程/配置端口

- RS232端口

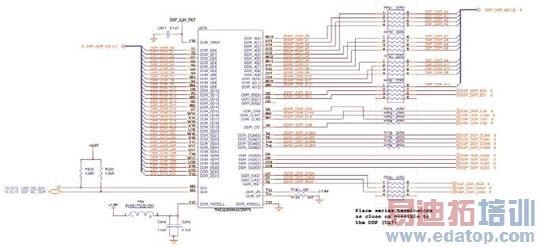

图3 Spartan-3A DSP DaVinci开发板电路图(1)

图4 Spartan-3A DSP DaVinci开发板电路图(2)

·按钮和开关

- 4个用户指示灯

- 8位用户DIP开关

- 4个用户按钮开关

-复位按钮开关

·用户I/O和扩展

- EXP扩展连接器

·配置和调试

- JTAG

- Eridon调试连接器（SATA）

TMS320DM6437 "DaVinci"主要特性

·时钟

- 27MHz SMT振荡器

·内存

- 128M×32位DDR2 SDRAM

- 32MX8并行/ BPI配置闪存

- 64MB SPI配置/存储闪存（4个额外的SPI选择）

·接口

-10/100 PHY

-立体声音频编解码器

- JTAG编程/配置端口

- RS232端口

-分量和复合视频的视频DAC

·按钮和开关

- 4个用户指示灯

详情请见: http://solution.eccn.com/solution_2012011311042820.htm
