网络抓包分析方法大全(ZT)
录入：edatop.com 点击：
网络抓包分析方法大全
我们知道，网络协议分析软件以嗅探方式工作，它必须要采集到网络中的原始数据包，才能准确分析网络故障。但如果安装的位置不当，采集到的数据包将会存在较大的差别，从而会影响分析的结果，并导致上述问题的出现。
鉴于这种情况，我认为对网络协议分析软件的安装部署进行介绍非常有必要，但由于没有过多的时间，于是下面我对其进行简单介绍。

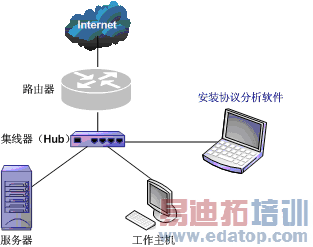

一般情况下，网络协议分析软件的安装部署有以下几种情况：共享式网络使用集线器（Hub）作为网络中心交换设备的网络即为共享式网络，集线器（Hub）以共享模式工作在OSI层次的物理层。如果您局域网的中心交换设备是集线器（Hub），可将网络协议分析软件安装在局域网中任意一台主机上，此时软件可以捕获整个网络中所有的数据通讯，其安装简图如下。
具备镜像功能的交换式网络
使用交换机（Switch）作为网络的中心交换设备的网络即为交换式网络。交换机（Switch）工作在OSI模型的数据链接层，它的各端口之间能有效分隔冲突域，由交换机连接的网络会将整个网络分隔成很多小的网域。

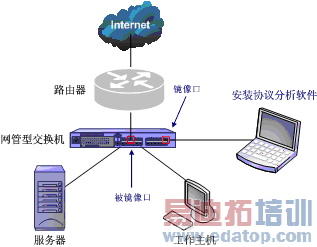

如果您网络中的交换机具备镜像功能时，可在交换机上配置好端口镜像，再将网络协议分析软件安装在连接镜像端口的主机上，此时软件可以捕获整个网络中所有的数据通讯，其安装简图如下。
不具备镜像功能的交换式网络

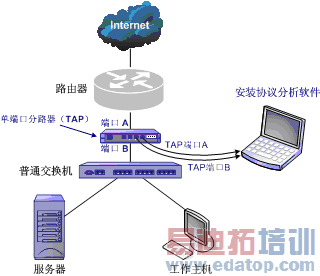

一些简易的交换机可能并不具备镜像功能，不能通过端口镜像实现网络的监控分析。这时，可采取在交换机与路由器（或防火墙）之间串接一个分路器（Tap）或集线器（Hub）的方法来完成数据捕获，其安装简图如下。
定点分析一个部门或一个网段

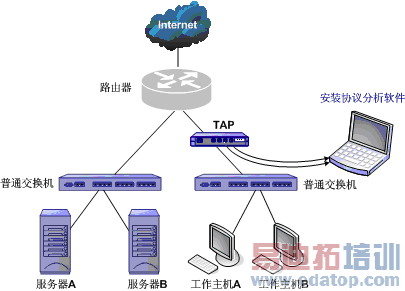

在实际情况中，网络的拓扑结构往往非常复杂，在进行网络分析时，我们并不需要分析整个网络，只需要对某些异常工作的部门或网段进行分析。这种情况下，可以将网络协议分析软件安装于移动电脑上，再附加一个分路器（Tap）或集线器（Hub），就可以很方便的实现任意部门或任意网段的数据捕获，其安装简图如下。
代理服务器共享上网

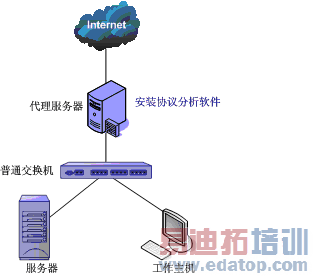

当前的小型网络中，有很大一部分都可能仍然通过代理服务器共享上网，对这种网络的分析，直接将网络分析软件安装在代理服务器上就可以了，其安装简图如下。
注意：这种情况下的分析，需要同时对代理服务器的内网卡和外网卡进行数据捕获。
我们知道，网络协议分析软件以嗅探方式工作，它必须要采集到网络中的原始数据包，才能准确分析网络故障。但如果安装的位置不当，采集到的数据包将会存在较大的差别，从而会影响分析的结果，并导致上述问题的出现。
鉴于这种情况，我认为对网络协议分析软件的安装部署进行介绍非常有必要，但由于没有过多的时间，于是下面我对其进行简单介绍。
一般情况下，网络协议分析软件的安装部署有以下几种情况：共享式网络使用集线器（Hub）作为网络中心交换设备的网络即为共享式网络，集线器（Hub）以共享模式工作在OSI层次的物理层。如果您局域网的中心交换设备是集线器（Hub），可将网络协议分析软件安装在局域网中任意一台主机上，此时软件可以捕获整个网络中所有的数据通讯，其安装简图如下。
具备镜像功能的交换式网络
使用交换机（Switch）作为网络的中心交换设备的网络即为交换式网络。交换机（Switch）工作在OSI模型的数据链接层，它的各端口之间能有效分隔冲突域，由交换机连接的网络会将整个网络分隔成很多小的网域。
如果您网络中的交换机具备镜像功能时，可在交换机上配置好端口镜像，再将网络协议分析软件安装在连接镜像端口的主机上，此时软件可以捕获整个网络中所有的数据通讯，其安装简图如下。
不具备镜像功能的交换式网络
一些简易的交换机可能并不具备镜像功能，不能通过端口镜像实现网络的监控分析。这时，可采取在交换机与路由器（或防火墙）之间串接一个分路器（Tap）或集线器（Hub）的方法来完成数据捕获，其安装简图如下。
定点分析一个部门或一个网段
在实际情况中，网络的拓扑结构往往非常复杂，在进行网络分析时，我们并不需要分析整个网络，只需要对某些异常工作的部门或网段进行分析。这种情况下，可以将网络协议分析软件安装于移动电脑上，再附加一个分路器（Tap）或集线器（Hub），就可以很方便的实现任意部门或任意网段的数据捕获，其安装简图如下。
代理服务器共享上网
当前的小型网络中，有很大一部分都可能仍然通过代理服务器共享上网，对这种网络的分析，直接将网络分析软件安装在代理服务器上就可以了，其安装简图如下。
注意：这种情况下的分析，需要同时对代理服务器的内网卡和外网卡进行数据捕获。
