TD-HSDPA技术研究与分析

其中HS-DSCH是新增加的传输信道，用于承载高速下行数据，映射到HS-PDSCH上。为了支持HSDPA功能，UTRAN在下行链路上支持HS-PDSCH和HS-SCCH信道，在上行链路支持HS-SICH信道HS-PDSCH用于传送实际分组数据;HS-PDSCH使用扩频因子SF=16或者SF=1;调制技术采用QPSK和16QAM。HS-DSCH总是伴随一个下行DPCH信道和一到多个HS-SCCH信道。对支持在多个载波上同时接收HSDPA数据的UE(简称多载波HSDPAUE)，HS-PDSCH可以在多个载波上同时发送，分配给同一UE的HS-PDSCH所在的多个载波应该是连续的。如果UE只支持在单载波上接收HSDPA数据(简称单载波HSDPAUE)，则仅分配一个载波上的HS-PDSCH资源，并且HS-PDSCH与伴随DPCH在同一载波上。

　　HS-SCCH主要用于承载下行链路的信令信息。这些信令信息包括信道化码集、时隙信息、调制方式、传输块大小、HARQ进程号(HARQProcessID)、冗余版本、新数据标志、HS-SCCH循环序列号和UEID等。HS-SCCH使用扩频因子SF=16。

　　HS-SICH是一个上行物理信道，主要用于携带与HS-DSCH相关的信令信息。这些信令信息包括HARQ确认/否认应答(ACK/NACK)、下行链路的信道质量指示(CQI)。下行链路的信道质量指示(CQI)包括推荐调制方式(RMF)和推荐传输块大小(RTBS)。HS-SICH使用扩频因子SF=16。

　　对一个多载波HSDPAUE，网络侧可以为其分配一到多个HS-DSCH，对应每个载波的HS-DSCH都各自使用独立的HS-SCCH和HS-SICH用于信令信息的传输，用来控制同一UE同一载波上的HS-DSCH的HS-SCCH与HS-SICH需要在同一个载波上;每个HS-DSCH伴随一个HS-SCCH子集，其中HS-SCCH的数目范围可以从一个到最多4个，所有HS-DSCH伴随的HS-SCCH子集构成HS-SCCH集。对一个单载波HSDPAUE，网络侧为其分配的HS-SCCH集中只有一个HS-SCCH子集。

　　对多载波HSDPAUE，控制信道HS-SCCH、HS-SICH在各载波上的配置有两种方式：第一种：将控制同一个UE的所有HS-SCCH、HS-SICH控制信道，以及伴随DPCH信道均配置在同一个载波上，以实现UE多载波接收条件下在上行链路的单载波发送;第二种：控制同一个UE的同一载波的HS-SCCH与HS-SICH相对应，分别成组配置在所控制的HS-PDSCH信道所使用载波上，另外，伴随的DPCH信道也配置在其中的一个载波上。UTRAN应根据UE支持的上行链路同时发送载波数能力，采用合适的控制信道HS-SCCH、HS-SICH配置方式。

　　由位于NodeB的MAC-hs层负责对资源的调度管理。NodeB根据用户所处的无线环境和用户带宽需求等因素，采用时分和/或码分方式调度不同的用户，决定某一特定的TTI调度给一个或若干个指定用户使用。MAC-hs应支持每个TTI调度一次，支持在不同的TTI调度不同的用户。

　　HSDPA过程简单描述如下：基站首先通过HS-SCCH通知UE相应的HS-DSCH信息，包括用户标识、HS-PDSCH码道资源、调制方式等。然后相隔预定的时间后，在HS-DSCH上发送数据。UE则监控HS-SCCH，通过识别用户标识，判断该时刻信息是否是给自己的。如果是，则根据HS-SCCH携带的信息，接收并解调共享信道HS-DSCH，获得数据。然后根据测量结果和数据接收的情况，在HS-SICH信道，反馈数据块是否正确接收以及信道质量信息。基站根据反馈，可以决定是否重传数据并且可自适应的调整共享信道的调制和编码方式，如图2。

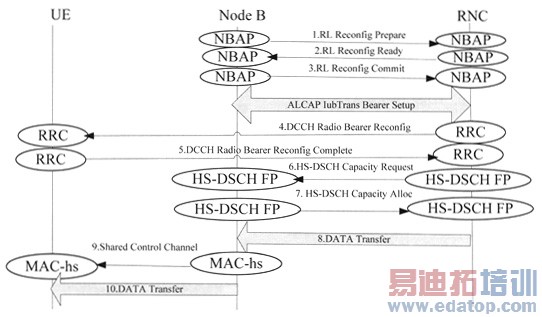

　　HSDPA资源分配必须建立在DPCH建立的基础上。图3是TD-HSDPA的资源分配流程图。

　　图3 TD-HSDPA的资源分配
