TD网络建设中特殊场景综合解决方案

3.3　小高层建筑的覆盖

　　小高层建筑在新建的城市建筑中占据了很大的比重，建筑物一般为板状结构，可以通过外部信号照射实现建筑物内部的覆盖。小高层建筑的高层信号质量一般比低层要好。在小高层建筑内部建立室内分布系统的难度比较大，投资也比较高，所以一般考虑在小区的公用地面建立分布系统。通过光纤分布系统可以有效解决馈缆损耗问题，而且光纤布线的施工量也比较小。小高层住宅小区主要的解决方案通过BBU+单通道RRU+伪装天线解决覆盖。如果小区只是低层信号不好(6层以下)，推荐采用灯杆天线实现低层的信号覆盖;如果低层和高层信号都不好，一般在地面安装伪装天线，天线采用上倾角，从而同时实现低层和高层的覆盖。

　　另外一种情况，小区里已经建立了GSM的小区覆盖系统，由于物业原因或者业主原因，在小区里改造光纤分布系统比较困难。在这种情况下，我们可以考虑使用大功率单通道RRU设备和GSM信源在机房处合路，通过已有的馈缆系统实现小区的信号覆盖。这种方式的优势在于无须在住宅小区的地面施工，在很短的时间内实现小区的TD-SCDMA信号覆盖。

　　3.4　案例

　　以某小区覆盖试点为例，介绍小区覆盖的解决方案。该案例采用了小容量基带池BBU+单通道RRU的模式进行覆盖，测试结果良好，达到设计要求。

　　在该案例中，采用灯杆状天线，主要完成6层以下的信号覆盖。设计中采用了"多天线，小功率"的设计思想，每栋建筑都可以视距看到分布天线，保证室内覆盖只经过一次穿透损耗，如图2、图3所示。

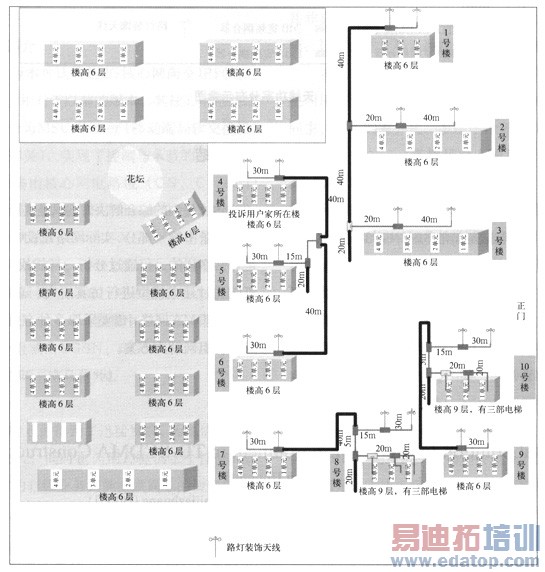

　　图2　设备分布示意图
