美国NETGEAR现代制造业网络解决方案

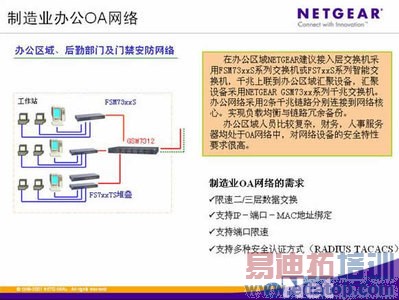

1．3 办公 OA 及后勤部门网络设计

办公区域、后勤部门及门禁安防网络对网络传输性能的要求，不像研发部门那么高。由于往来人员比较多，接入设备繁杂，所以办公区域网络对网络安全要求比较高，办公 OA 网络设备要求能具备一定防攻击能力，支持端口流量限速，端口－MAC 地址绑定等安全特性。办公区域 NETGEAR 建议接入层交换机采用 FSM73xxS 系列交换机或 FS7xxS 系列智能交换机，千兆上联到办公区域汇聚设备，汇聚设备采用 NETGEAR GSM73xx 系列千兆交换机。办公网络采用2条千兆链路分别连接到网络核心。实现负载均衡与链路冗余备份。办公 OA 网络设计如下图所示：

TOP

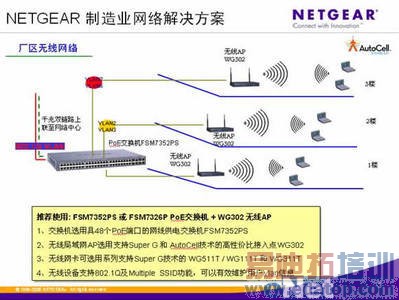

1．4 仓库，会议室等开阔区域无线网络设计

仓库，会议室等开阔区由于使用网络的人数不确定，范围开阔。所以建议采用无线覆盖方式。同时采用 POE 供电交换机为无线设备提供电力及数据连接。

二、企业分支局域网络（生产车间）设计

生产车间工控网络对网络设备的可靠性要求很高，同时要求网络设备易于管理，易于配置。应用和管理应简便易行，界面友好。这样在网络发生故障时能快速的配置，修正。生产车间工控网络建议采用 NETGEAR FS7xxS 系列智能交换机，FS7xxS 系列智能交换机采用 WEB 方式配置，配置界面简单友好，便于工作人员更改，修正配置。建议采用千兆二层/三层交换机 GSM7xxx 作为生产车间网络核心设备，采用光纤千兆链路聚合技术上联至厂区网络中心。既提高了网络带宽又提供了物理链路冗余备份。

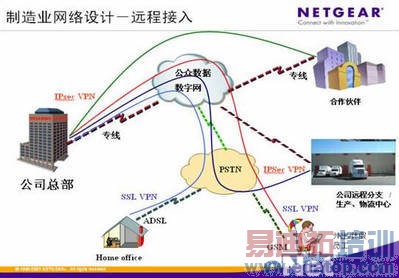

三、广域网互连规划

企业远程分支机构可以采用 IP-SECVPN 方式连接到公司内部网络，对于小型销售网点和外出人员可以采用SSLVPN 设备作为用户访问企业内部网络的方式。采用 NETGEAR SSL312 VPN 终结设备。远程用户无需安装，维护任何 VPN客户端软件，只需要使用IE浏览器就可以实现高效，安全的远程 VPN 数据访问
