EGPRS的整体规划技术和应用

以下是一个PCU规划前后比较的案例，下图中每个点代表一个站，每个点的不同颜色代表属于不同的PCU。在规划前，可以看到PCU负荷不均衡，而且有超过负荷的现象，站点不能成簇，相邻站点的属于不同的PCU，路测的结果70 kbps，EGPRS 性能较低。从规划后的图中可以看到， PCU负荷实现了均衡，而且不超过PCU的限制负荷，站点实现了"簇"，同一个站的不同小区归属于同一个PCU，路测测RLC层 吞吐量达到120kbps，可见PCU规划是否合理与EGPRS性能和用户感知的关系。

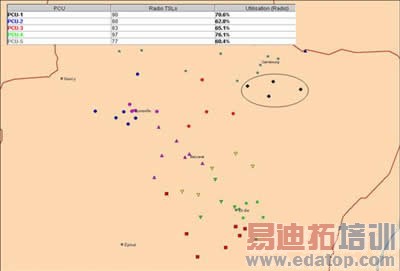

         图7 PCU 规划前

        图8 PCU规划后

同样地,我们继续举出下列例子,PCU的规划调整对图铃下载应用的影响。下图表示的是（E）GPRS数据下载过程中,如果遇到小区重选,下载速率的变化曲线图和影响的时长.以55Kbyte下载文件为例,在正常没有小区重选的情况下，GPRS图铃下载速率在2.2kBytes/s左右，一次小区重选时长在4~8秒，而在正常情况没有小区重选情况下一个图铃下载需要25秒，所以发生小区重选速率会下降10%~30%（大约降低0.21kBytes/s~0.66kBytes/s,速率降低到1.54kBytes/s~2kBytes/s）,文件越小,重选占下载总时间的比例越大,因此小文件受重选影响更大,速率降低越多。

        图9 小区重选对图铃下载的影响

下图是经过优化的测试线路NSEI分布，可以看到测试线路所有小区归属在6个NSEI下，NSEI沿测试线路均匀分布。NSEI优化必须考虑到PCU的负荷均衡和PCU容量限制，不均衡或超过容量限制将造成图铃下载数据传送不稳定。

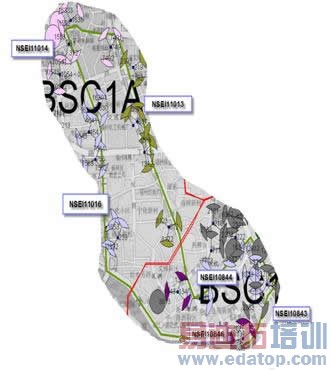

        图10-1 规划后NSEI分布图

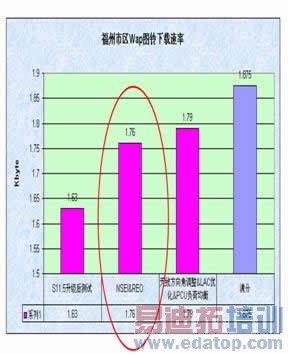

图10-2规划调整后速率的提升
