基于短信传输方式的无线工业模块设计

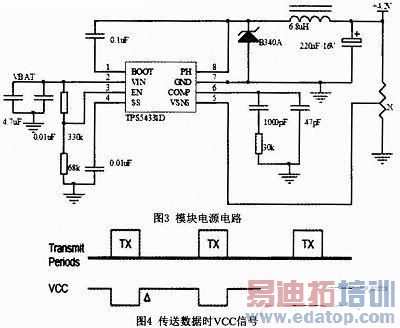

MC37i模块工作电压在3．0～4．8V，对于传统线性稳压器构成的稳压电源很难满足能低压大电流的要求，因此电源电路选用TI公司生产的工业级具有3A电流输出降压开关型集成稳压电路芯片TPS54331D，该芯片可最大提供达3A的电流，并且外围电路简单，输入电压范围较宽，输出电压范围可调。模块电源电路如图3所示。在制作PCB板图时要注意，对模块供电的电源回路尽可能加宽，以减少电压输出纹波。

MC37i模块在传送数据瞬间，电源会产生一些跌落，如图4所示，△值可达0．3V，因此在给模块供电时，靠近MC37i模块VCC引脚座旁对地并加一些滤波电容，用1000 μF电解电容并连在电源与地之间，以减少电压波动。同时，为了减少天线发射时射频对电源的干扰，在靠近MC3 7i模块的电源旁边对地并接100nF、39pF、22pF、8．2pF电容。
3．2 数据采集电路
数据采集电路主要采集蓄电池电压、太阳能板电压。采集电路如图5所示。VSOLAR接太阳能板电压正极，VBAT接蓄电池电压正极。由于在实际运用中被检测信号电压超过12V，因此通过电阻分压网络对被检测信号进行分压，得电压系数为：ADBAT=30K／(120K+30K)=0．2VBAT(以VBAT为例)。为了保护检测引脚不被损坏，在输入引脚处各加一个3．3V稳压二极管。图中电解电容起到滤波作用，能够滤掉电源线上的微小干扰。

3．3 SIM卡电路
SIM卡电路如图6所示。MC37i模块需要外接SIM座。该模块支持1．8V和3V两种SIM卡。与SIM卡接口有8个引脚，包括SIM卡的时钟CLK，数据输入／输出DIO，复位RST，电源VCC，地GND，插入检测PDN。PDN用于检测SIM座是否放有SIM卡，当SIM插入时，PDN为与GND短接。
3．4 MSP430F135外围电路

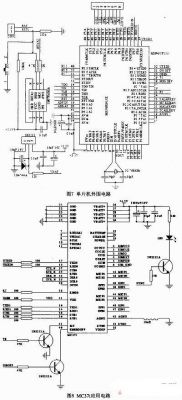

单片机外围电路主要由晶振电路、复位电路、编程接口电路和看门狗电路等构成，如图7所示。
