应对RS485 网通信的失效问题

AZRS5485采用SOP_8标准封装与标准，引脚兼容于现行的标准RS485通信芯片。其电气特性完全符合EIA/TIA-485标准。AZRS5485发射端TX在不同的共模电压(VCM=-7~12V)下，仍可正常的输出VOD=2V的差分平衡式信号。其还有短路电流过大的电流限制保护及短路电流过久过热的热关断两阶段保护，以确保芯片不会烧毁。AZRS5485在接收端RX的相同设计在不同的共模电压(VCM=-7~12V)下，将接收端RX的临界电压设计在-50mV~-200mV之间，使其可以达到失效安全的要求(RS485网络开路、短路或空闲状态下，RX接收器输出仍为高电平，不会产生误动作)。

AZRS5485无极性RS485芯片ESD静电放电防护能力

在传统的RS485收发器中，传输线接口A、B两端会有HBM 15kV的规格。但在实际应用上，这样的防护是不够的。因此，AZRS5485在外部接口A、B端内置了瞬态电压抑制二极管(TVS)来防止浪涌电压并提供系统级静电放电保护，从而使得传输接口A、B端得到更完整的保护。ESD的规格如下：IEC 61000-4-2，接触放电模式±20kV；IEC 61000-4-2, 空气放电模式±20kV(表1)。

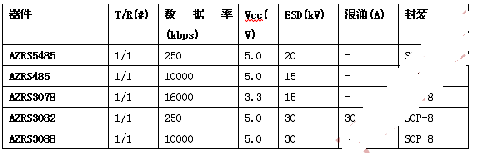

表1：AZRS5485特性列表。

AZRS5485极大地提升了监控系统RS485接口的可靠度，无需再为系统ESD外挂额外的保护器件。

除了传输端口A、B具有完整的ESD防护外，AZRS5485更是每一引脚均可达到器件级ESD JEDEC人体模型(HBM)±8kV的保护，与工业级应用的机器模式(MM)±800V的保护，使其应用具有最高的安全性。在芯片自我防护方面，AZRS5485的充电器件模式(CDM)达到±1kV。这可让芯片在因制程环境不良而累积过多电荷时，有强大的自我保护能力。在稳定性及可靠性上，其抗闩锁能力高达400mA，可以使用在高噪声的环境下而无虞。

无极性RS485通信网络施工建议

使用无极性RS485通信网络就可免除施工及维护的烦恼。它可使用在完全无极性的通信网络或是混合有极性网络与无极性监控设备中，如图3所示。

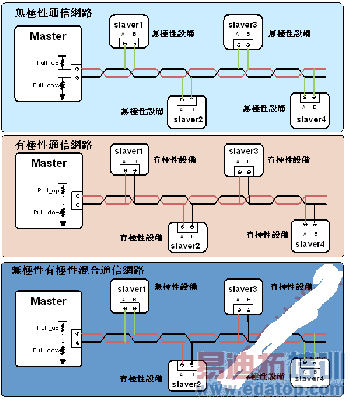

图3：无极性、有极性及无极性有极性混合型RS485通信网络示意图。

无极性监控设备硬件建议包括：无极性RS485监控设备接口不可接上拉下拉电阻，如图4所示。一条无极性RS485通信网络上须有一组上拉下拉电阻定义极性，建议放置于DVR主机内。

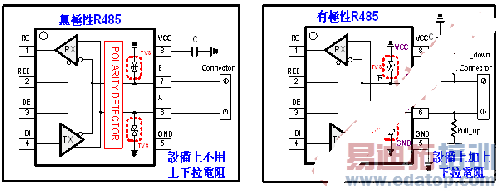

图4：无极性RS485芯片与有极性RS485芯片外部应用电路比较。

施工接线配合建议包括：建议先接通DVR主机的电源(定义极性的上拉下拉电阻置于DVR主机内)，再接通监控设备的电源，反之亦可。现有的RS485总线加无极性RS485监控设备，建议可先将A、B接上总线后，再打开监控设备的电源，但反之亦可。无极性RS485监控设备在上电接线后，发生A、B掉线的状况时，只需将A、B接回即可，不必重新启动电源。

AZRS485 5V RS-485(内置系统级静电放电防护TVS)：AZRS485 5V电源半双工RS-485收发器,将外部原先置于系统PCB上的TVS集成到RS485收发器内。单独一颗AZRS485即可对抗系统级静电放电(IEC 61000-4-2接触放电±15kV)，无需再外挂额外的保护器件。适合有极性智能电表使用。

表2：晶焱科技RS-485产品列表。

AZRS3078 3.3V RS-485(内置系统级静电放电防护TVS)：AZRS3078是3.3V电源高速半双工RS-485收发器。其同样内置了TVS，全部的电气规格均符合RS485标准规格，相当适合IP CAM使用。
