(恩智浦孵化器项目分享)1：基于i.MX6UL的wifi音响设计

作者：蔡庆富，男。从事嵌软行业6年，目前在一家医疗行业科技公司就职。熟悉Linux内核、驱动及应用开发。

Wifi音响的功能：

1、通过SDIO接口，实现WiFi功能；

2、在Freescale Yocto Linux上实现流媒体播放，音源是手机等设备，传输采用DLNA或airplay协议；

Wifi音响项目是NXP孵化器项目中第一个完成的项目，中标者视频展示了项目实施效果。
酷狗音乐、qq音乐、百度音乐等APP连接Wifi音响展示：

WIFI音箱是基于IMX6UL-EVK板子和yocto工程开发的，支持DLNA。无线网卡采用AR6003模块，DMP程序采用开源程序gmrender-resurrect。

Wifi音响环境安装与配置：

1.接上电源线和串口线，串口在linux下被识别为/dev/ttyUSBx，可通过串口软件（例如minicom）打开串口，串口设置为波特率为115200，8位，无校验，1位停止位，无硬件控制流。

2.上电，等待系统正常启动。

3.等待进入登录界面时，输入root登录

4.参照/etc/wpa_supplicant.conf，添加一个无线路由的配置，例如我的无线路由采用WPA-PSK认证，可添加如下配置

# Only WPA-PSK is used. Any valid cipher combination is accepted.

network={

ssid="你的网络名称，此处需要修改"

proto=WPA

key_mgmt=WPA-PSK

pairwise=CCMP TKIP

group=CCMP TKIP WEP104 WEP40

psk="你的WIFI密码，此处需要对应修改"

priority=2

}

进入/etc目录下，创建wpa_supplicant文件夹并进入，执行echo nl80211 > driver.wlan0并重启设备。

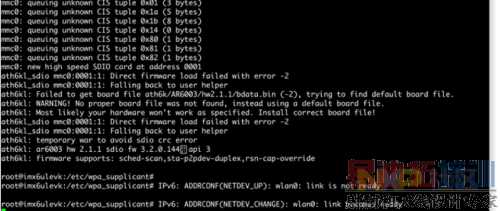

5.插入AR6003的无线网卡,并且加载无线网卡的驱动modprobe ath6kl_sdio，就会出现如下打印：

执行iwconfig可以看到wlan0设备。

6.执行udhcpc -i wlan0，获取IP地址。

7. 可以ping一下外网，确认一下是否成功连上网络。

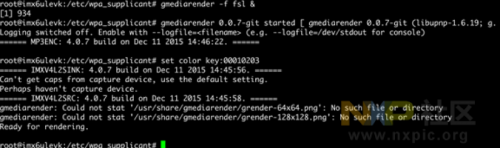

8.连接网络成功之后，执行

gmediarender -f fsl &

其中gmediarender是我们添加的DMP程序，参数-f后面指定的是你给该设备的命令，可以根据自己取值，在DLNA控制程序上搜索到的名字即为该值。

播放音乐的步骤，可以查看附件的使用文档

WIFI音响使用文档.zip

内核源码，以及相关技术说明，可下载wifi音响的技术文档查看

WIFI音响技术文档.zip
