自由空间光通信技术的发展现状与未来

录入:edatop.com     点击:

自由空间光通信(Free-Space Optical Columniation,简称FSO)是一种通过激光在大气信道中实现点对点、点对多点或多点对多点间语音、数据、图像信息的双向通信技术,本文介绍了自由空间光通信的国内外研究现状,分析了应用现状和未来发展趋势。

1、自由空间光通信的研究现状

1.1 基于光电探测器直接耦合的FSO系统

早在30多年前,自由空间光通信曾掀起了研究的热潮,但当时的器件技术、系统技术和大气信道光传输特性本身的不稳定性等诸多客观因素却阻碍了它的进一步发展。与此同时,随着光纤制作技术、半导体器件技术、光通信系统技术的不断完善和成熟,光纤通信在20世纪80年代掀起了热潮,自由空间光通信一度陷入低谷。然而,随着骨干网的基本建成以及最后一公里问题的出现,以及近年来大功率半导体激光器技术、自适应变焦技术、光学天线的设计制作及安装校准技术的发展和成熟,自由空间光通信的研究重新得到重视。

在国外,FSO系统主要在美英等 经济 和技术发达的国家生产和使用。到目前为止,FSO己被多家电信运营商应用于商业服务 网络 ,比较典型的有Terabeam和Airfiber公司。在悉尼奥运会上,Terabeam公司成功地使用FSO设备进行图像传送,并在西雅图的四季饭店成功地实现了利用FSO设备向客户提供10OMb/s的数据连接。该公司还计划4年内在全美建设100个FSO城市网络。而Airfiber公司则在美国波士顿地区将FSO通信网与光纤网(SONET)通过光节点连接在一起,完成了该地区整个光网络的建设。

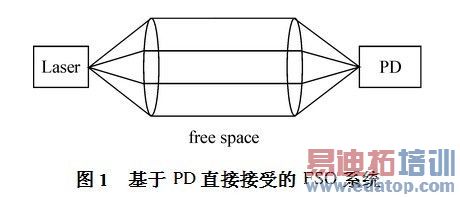

目前商用的FSO系统(见图1)通常采用光源直接输出、光电探测器直接耦合的方式,这种系统有以下几点缺点:

(l)半导体激光器出射光束在水平方向和垂直方向的发散角不同,且出射光斑较粗,因此我们需要先将出射光束整形为圆高斯光束再准直扩束后发射,这样发射端的光学系统就较为复杂,体积也会相应增大。

edatop.com

(2)在接收端,光斑经光学天线会聚之后直接送入PD转化为电信号。通常,我们需要提供点到点的,双向的通信系统,这样,FSO系统的每个终端都包括了激光器,探测器,光学系统, 电子 元器件和其中有源器件所需要的电源。这种系统的体积通常比较大,重量大,成本也比较高。从FSO系统终端的内部结构图中可以看出,完成一个简单的点到点的链路需要6个OE转换单元。随着人们对带宽的需求越来越高,PD的成本也越来越高,6个OE转换单元大大增加了成本闭。

(3)FSO终端设备一般安装于楼顶,如果终端中含有大量的有源设备,会给我们的安装带来了很多不方便。

(4)系统的可扩展性很小。如果用户所需要的带宽增加,那么封装在一起的整个FSO系统终端都需要被新的终端取代,安装新设备的过程需要再次对准,整个升级过程所需要的时间很长,给人们带来巨大的损失。

1.2 基于光纤耦合技术的FSO系统

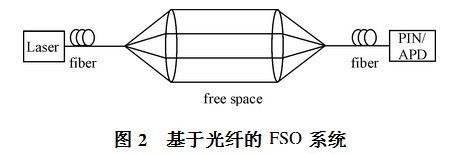

光纤输出、光纤输入的自由空间光通信系统(见图2),激光器输出的高斯光束耦合至光纤再经准直出射,传输一定距离后,光束通过合适的聚焦光学系统聚焦在光纤纤芯上,沿着光纤传输后经PD接收还原信号。这样我们通过在发射和接收端都采用光纤连接的方式,只需要在楼顶放置光学天线系统,而将其他的控制系统通过光纤放置于室内就可以实现点到点的连接,整个系统结构简单,易于安装。

edatop.com

这种新型的FSO系统具有以下优点:①减少了不必要的E一O转换,一条链路现在只需要2个OE接口即可,大大降低了成本。②光学系统较为简单,光纤出射的光束一般为圆高斯光,不需要整形,简化了光学系统,减小了体积,易于安装。③易于升级及维护,当用户的带宽增加时,我们只需要对放置在室内的系统进行升级即可,免去了复杂繁琐的对准过程。④基于光纤耦合的空间光通信系统能够很好的与现有的光纤通信网络结合,利用现有的比较成熟的光纤通信系统中的器件如发射接收模块,EDFA和WDM中所用到的复用器和解复用器。⑤可以与光码分多址复用技术(OCDMA)相结合,构成自由空间OCDMA系统,进一步扩大系统的带宽。

对于一个基于光纤耦合技术的FSO系统而言,以下2个因素必不可少:①体积小,重量轻的光学天线系统一个最佳的光学天线的设计首先必须使尽可能多的光耦合进单模光纤,获得最大的耦合效率;其次要能通过粗跟踪系统测出入射光的角度;另外,必须满足尽可能高的通信速率和稳定性。②性能良好的跟踪系统要使光学接收天线接收到的光能够有效的耦合进纤芯和数值孔径都极小的单模光纤,我们必须为系统加上双向的跟踪系统。

2、国内空间光通信系统研究现状和进展

我国卫星间光通信研究与欧、美、日相比起步较晚。国内开展卫星光通信的单位主要有哈尔滨工业大学(系统模拟和关键技术研究)、清华大学(精密结构终端和小卫星研究)、北京大学(重点研究超窄带滤波技术)和电子科技大学(侧重于APT技术研究)。目前已完成了对国外研究情况的调研分析,进行了星间光通信系统的 计算 机模拟分析及初步的实验室模拟实验研究,大量的关键技术研究正在进行,与国外相比虽有一定的差距,但近些年来在光通信领域也取得了一些显著的成就。

2002年哈尔滨工业大学成功地研制了国内首套综合功能完善的激光星间链路模拟实验系统,该系统可模拟卫星间激光链路瞄准、捕获、跟踪、通信及其性能指标的测试。所研制的激光星间链路模拟实验系统的综合功能、卫星平台振动对光通信系统性能的影响及对光通信关键单元技术的攻关研究有创新性,其技术水平为国内领先,达到国际先进水平,目前该项研究已进入工程化研究阶段。上海光机所研制出了点对点155M大气激光通信机样机,该所承担的“无线激光通信系统”项目也在2003年1月份通过了验收,该系统具有双向高速传输和自动跟踪功能,其传输速率可达622Mb/s,通信距离可以达到2km,自动跟踪系统的跟踪精度为0.1mrad,响应时间为0.2s。中科院成都光电所于2004年在国内率先推出了10M码率、通信距离300m的点对点国产激光无线通信机商品。桂林激光通信研究所也在2003年正式推出FSO商品,最远通信距离可达8km,速率为10~155M。武汉大学于2006年在国内首先完成42M多业务大气激光通信试验,2007年3月又在国内率先完成全空域FSO自动跟踪伺服系统试验,这为开发机载、星载激光通信系统和地面带自动目标捕获功能的FSO系统创造了条件。另外在光无线通信系统设计、以太网光无线通信、USB接口光无线通信、大气激光传输、大气光通信收发模块和信号复接/分接技术等方面都取得了多项成果。

3、自由空间光通信技术的应用与未来发展趋势

自由空间光通信和其他无线通信相比,具有不需要频率许可证、频率宽、成本低廉、保密性好,低误码率、安装快速、抗电磁干扰,组网方便灵活等优点。正是由于这些特点,FSO系统正受到电信运营商越来越多的关注与青睐。对于有线运营商,FSO可以在城域光网之外提供高带宽连接,而其成本只有地下埋设光缆的五分之一,而且不需要等6个月才能拿到施工许可证。对于无线运营商,在昂贵的E1/T1租用线路和带宽较低的微波解决方案之外,FSO在流量回输方面提供了一个经济的替代选择。在目前这个竞争激烈的环境中,FSO无疑为电信运营商以较低的成本加速网络部署,提高“服务速度”并降低网络操作费用提供了可能。而且FSO技术结合了光纤技术的高带宽和无线技术的灵活、快速部署的特性,可以在接入层等近距离高速网的建设中大有用武之地,在目前许多 企业 和机构都不具备光纤线路,但又需要较高速率(如STM-1或更高)的情况下,FSO不失为一种解决“最后一公里”瓶颈问题的有效途径。

FSO产品目前最高速率可达2.5G,最远可传送4km,在本地网和边缘网等近距离高速网的建设中大有用武之地,主要应用于一些不宜布线或是布线成本高、施工难度大、经市政部门审批困难的地方,如市区高层建筑物之间、公路(铁路)两侧的建筑物之间、不易架桥的河流两岸之间、古建筑、高山、岛屿以及沙漠地带等。另外,FSO设备也可用于移动基站的环路建设、场所比较分散的 企业 局域网子网之间的连接和应急通信。对于银行、证券、政府机关等需要稳定服务的商业应用来说,FSO产品可以作为预防服务中断的光纤备份设备。

当然,FSO在应用过程中也存在一定的瓶颈,主要是会受到大气状况或物理障碍的影响,比如其光束在传输中极易受大雾等恶劣天气,物理阻隔或建筑物的晃动/地震的影响。在恶劣的天气下,光束传输的距离会下降,从而降低通信的可靠性,严重的甚至会造成通信中断。

尽管存在不少问题,但自由空间光通信的技术优势更为明显,其自身的特点决定了在一定的环境下,它可以最大发挥自身优势,比如可以用于不便铺设光纤的地方和不适宜使用微波的地方;又由于光纤成本过高,用户无法在短期内实现光纤接入,而他们却渴望享受宽带接入带来的便利, 结合我国现阶段宽带 网络 的实际情况——许多企业和机构都不具备光纤线路,但又需要较高速率(如STM-1或更高),FSO不失为一种解决“最后一公里”瓶颈问题的有效途径。FSO系统解决了宽带网络的“最后一公里”的接入,实现了光纤到桌面,完成语音、数据、图像的高速传输,拉动了声讯服务业和互动影视传播,实现了“三网融合”,有利于 电子 政务、电子商务、远程 教育 及远程医疗的 发展 ,并产生了巨大的效益,具有广阔的应用领域和市场前景。
