华为IP RAN解决方案

录入:edatop.com     点击:

在GSM时代,移动承载网传送的主要是TDM语音业务,面向连接的SDH成为当时最佳的承载技术。伴随UMTS的发展,新业务需求不断涌现,FMC及综合承载日趋明显,移动承载网IP化进程持续加速,LTE时代也即将到来,网络IP化趋势不可阻挡,此时运营商也开始考虑选择何种技术构建未来的承载网,从而避免重复投资,保持网络的可持续演进和发展。华为面向全球运营商提供了高效、可靠、易用、面向未来的IP RAN解决方案,以满足各类运营商的网络发展需要。

一、支撑多业务综合承载,面向未来

华为IP RAN解决方案基于IP/MPLS框架体系,采用成熟的路由器软硬件平台,可以高质量承载GSM/UMTS/LTE等移动业务,支撑IPTV、专线、高速上网等FMC的综合业务承载,满足云承载、IPv6、物联网等需求,面向未来,可持续演进,规避运营商由于业务发展而面临的网络演进问题。

edatop.com

华为IP RAN综合承载网解决方案组网结构通常分为接入层、汇聚层、核心层三层进行部署,网络端到端部署路由器平台产品。各个层面的主要功能如下:

接入层:完成不同网络不同业务的接入;

汇聚层:完成接入层流量的汇聚,可以环形或链形组网,汇聚层完成接入层流量的汇聚和收敛,减轻核心层端口压力,可以树形和环形组网;

核心层:承载转发汇聚层流量,并把业务疏导到各个业务系统,可以树形和口子形组网。

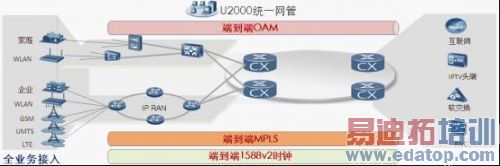

IP RAN采用端到端路由器组网,应用场景丰富,可以满足各种固定业务和移动业务的综合业务承载。IP RAN综合承载网通过端到端部署完善的保护方案实现节点、链路、网络级的多重保护,实现业务系统对于网络发生的故障无感知。当前,IP RAN综合承载网解决方案支持端到端部署时钟同步解决方案(包括1588v2、同步以太等多种时钟模式),可以实现网络的端到端时钟/时间同步,可以大为降低运营商部署GPS时钟的成本。

为了提升网络对于业务的服务质量,IP RAN网络可以端到端部署多级别的HQoS(层次化QoS),能够分用户、分业务进行精细化的业务质量调度,提供高可靠的服务质量保证,帮助运营商进行E2E的精细化运营。华为IP RAN综合承载网解决方案通过端到端部署OAM,提供层次化的OAM检测手段,提供多样的故障检测和定位手段,大为提升网络的运维效率,通过硬件OAM、 Y.1731、BFD等技术,实现端到端网络监测,使得网络尽在掌控。华为IP RAN综合承载网解决方案突破了传统IP网络的运维局限,端到端部署网管系统,提供可视化类似传统SDH的IP运维方案,帮助运营商降低IP网络的运维难度,降低运维成本。总的来说,华为IP RAN综合承载网解决方案在业务承载、可靠性、扩展性、时钟同步、服务质量、网络安全、运维管理、未来演进等方面的全面特性提升将适配运营商未来网络建设和业务发展的要求。

二、层次化H-VPN领先技术,支撑超大规模组网

edatop.com

华为IP RAN解决方案针对运营商传统业务和未来业务涉及,具备各类新老业务的承载和传送能力。对于运营商基站传送业务来说,可以实现GSM/UMTS/LTE移动业务的统一承载,根据基站接入方式的不同,可以采用不同的业务承载方案。

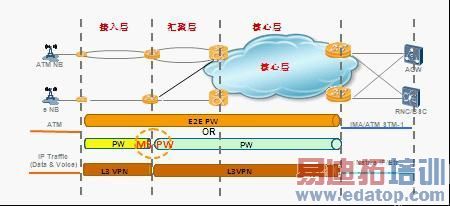

TDM E1和ATM E1:对于采用TDM E1和ATM E1接入的基站业务来讲,可以采用端到端的PW隧道承载,也可以在接入层和汇聚层采用分段PW进行承载;在接入层设备电路仿真和PW封装,在核心设备终结PW,把数据解封装,通过E1或ATM接口与业务系统互通。

IP/Eth基站:对于IP/Eth接入基站业务来讲,可以在接入层采用端到端的L3 VPN承载,也可以采用分段的层次化L3 VPN承载,在核心设备终结L3VPN,通过Native IP/Eth接口与业务系统互通。

edatop.com

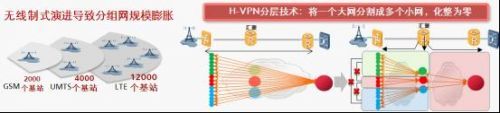

伴随未来伴随LTE的发展,LTE基站规模可能快速突破现有GSM/UMTS网络规模,运营商的无线网络规模可能出现爆炸式增长。在此情况下,华为IP RAN解决方案通过部署H-VPN层次化组网方案,可以有效隔离路由器网络震荡的影响,提升可靠性,很好支撑超大规模组网,使得运营商可以支撑近乎无限大的网络规模,并可以降低不同接入模式下对网络设备的技术及规格要求,从而可以降低网络的建设成本,并具备面向未来的持续演进能力。

三、H-QoS打造综合承载弹性管道,业务按需承载

越来越多的运营商正在采用基于IP/MPLS的各种VPN技术建设多业务宽带城域网,个人Triple-Play业务、企业专线业务、批发业务、移动回传业务等通过多个VPN 进行业务隔离,但如何实现多种业务端到端的带宽保证和优先级调度,以及不同用户的不用业务的端到端的带宽保证和优先级调度成为一个非常重要的要求。当前的多种主流QoS技术在一定程度上满足了业务的质量要求,但是都不能实现多业务统一承载的宽带城域网中不同用户和业务的端到端带宽保证和优先级调度的要求,不能满足多个用户和业务端到端的带宽保证和优先级调度要求,尤其是网络承载侧存在多个用户和业务之间相互抢占带宽的问题,不能满足业务质量要求。华为基于对宽带城域网和多业务承载的深刻理解,创新性的提出了MPLS HQoS 技术,HQoS(Hierarchical QoS)是一种既能控制用户的流量,又能同时根据用户业务优先级进行调度的QoS技术。HQoS提供完善的流量统计功能,网络管理员可以监控到各种业务占用的带宽情况,通过分析流量来合理划分各业务的带宽,实现不同用户和业务在网络承载侧也能够细分,提供独立的带宽保证和优先级调度,一个用户和业务的突发流量和异常流量不会影响其他的用户和业务,真正做到了多个用户和业务的端到端质量保证,从而通过构建IP RAN打造综合承载弹性管道,使得业务按需承载。

四、端到端毫秒级倒换,安全可靠

edatop.com

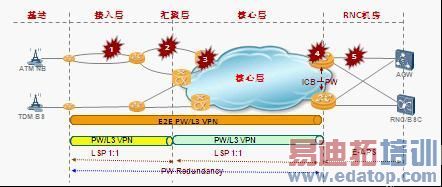

华为IP RAN综合承载解决方案采用多种保护技术使得网络具备电信级的毫秒(ms)级别保护的高可靠性。在IP RAN网络中,无论是接入层、汇聚层还是核心层的任意链路或网络节点故障,都会实现快速的网络收敛保护,而且业务无感知。对于TDM/ATM基站业务,通过在基站侧和RNC/BSC网关之间部署LSP 1:1+PW冗余保护等技术,实现基站侧至RNC/BSC网关之间链路和节点故障的保护倒换,无论采用E2EPW或分段PW模式进行承载,都可以提供端到端的毫秒级的故障检测和保护倒换,做到业务系统无感知。例如在故障1(接入侧链路故障),此时,启动主PW的外层隧道LSP1:1倒换,主LSP倒换到备用LSP,业务完成快速倒换;当故障3(汇聚设备故障),此时启动主备PW的倒换,主PW倒换到备PW,业务完成快速倒换;采用端到端的保护倒换技术,可以做到任意故障点保护,同时任意点故障不会导致整个网络都进行倒换,保证整个网络的稳定性,从而使得整个运营商网络更为安全可靠。

华为IP RAN综合承载解决方案支持业务端到端的可靠性保护,实现链路、节点、网络级多重保护。IP RAN通过支持端到端部署OAM,完成对网络故障的快速检测和定位,支撑网络端到端的快速保护倒换,实现业务系统的无感知。IP RAN支持层次化的OAM检测技术,LSP层采用MPLS OAM检测,PW层采用PW OAM检测,业务层采用Eth OAM检测,全方位的进行故障检测。

五、设备即插即用,高效业务发放

随着UMTS和未来LTE的开通,基站数量将不断增大,据分析后续一个中等城市基站数量就将达到数千甚至上万,海量裸设备开局部署工作量巨大,因此传统的配置方式已不再适合。即插即用的能力,直接决定着建设工期的长短,也决定着运营商能否抢占业务发展先机。做好规划设计后,在华为U2000的支撑下,设备可以即插即用,即刻开通,平均每台的部署时间缩短为5分钟,当需要增加新接入节点的时候,只需要普通工程人员携带设备到站点,安装设备,连接光纤,加电,运维中心即可管理该设备,并实现基础配置自动下发,整个过程只需要进一次站,为高质量快速交付提供了保障,有效降低设备开局进站成本,而命令行方式,需要30分钟以上的时间,耗人耗时。

移动承载时代,快速发放业务,就意味着能够快速盈利,并降低运营成本。华为IP RAN解决方案包括了业界最为高效的运维解决方案,类SDH,面向对象,面向业务,全可视化的业务部署,比传统CLI方式,效率提高到5倍。整个操作所见即所得,直观高效,业务开通效率大为提升。

六、智能网络运营,实现高效运维

SDH-Like简易运维体验,网络尽在掌控

华为IP RAN解决方案可提供类似SDH风格的可视化端到端业务发放,同时通过业务模板和参数自动计算等能力极大地简化了业务发放流程。 以最常用的L3VPN业务,3个站点下发,设备与网管人员同时操作耗时比较来看:命令行方式需3个站点分别下发,相同站点命令行可重复拷贝,不同命令需手工更新录入,效率很低;华为IP RAN解决方案可以一站式业务下发,所见即所得,利用端到端业务模板,以及参数的自动分配功,大幅提升业务开通效率,节省一半以上的时间。

华为IP RAN解决方案支持全面的网络侧性能管理,可进行精准的性能统计和趋势分析。网管系统通过支持对基站和RNC进行流量统计和质量监控,轻松了解每个基站/RNC负荷和业务健康情况,为扩容提供准确的性能数据支撑。比如出现客户视频下载慢、马赛克现象,传统运维面对的是黑盒式的网络业务,业务质量不可监控不可预知,出了问题才知道需要扩容;通过网管系统可以实时了解基站流量统计及趋势,主动运维、提前预测,快速把握基站扩容时机,使用专业服务工具进行图例式的性能统计和智能分析,实现网络质量可视化分析与管理,使得网络尽在掌控。

智能告警关联分析,直击故障根源

面对复杂的业务路径,传统故障定位靠手工进行,效率低。华为IP RAN解决方案提供基于场景的NodeB到RNC之间的业务路径可视化定位功能,可以快速故障定位,大幅缩短定位时间从小时级到分钟级。比如对于基站到基站控制器出现时延、丢包严重,移动回传质量开始劣化的故障。手工定位需要逐跳查看路由表,命令行手工发现路径,在图纸上手动画出路径,逐跳分析,进行逐跳ping操作,逐跳端口流量查看等诊断操作,需要专业人员依靠经验给出故障结果,整个过程需耗时若干小时。通过网管系统故障定位,首先输入基站IP,系统自动计算路由,业务图上显示可视具体路径,并且提供丰富的诊断手段,所有端口流量自动采集,通过一键式的批量ping所有路径,网管智能输出故障分析结果,故障处理时间大为减少。

七、历经考验,成熟商用

将移动互联网业务与固定互联网业务进行统一的承载已经成为更多运营商的共识。目前,全球主流的综合运营商都已经开始在思考如何把固定业务和移动业务进行统一承载,以提升效率并降低成本,并开始进行相关方面的研究、试验和运营等尝试。目前,华为IP RAN解决方案已经在杭州、珠海、重庆、上海、北京、沈阳、深圳、兰州、贵州、银川、南宁、台州等多个省市的运营商成功部署,从2009年华为承建国内第一个IP RAN局点至今,历经多次重大节日高话务量挑战,网络运行保持稳定,为构筑下一代IP化网络积累了宝贵而丰富的经验,并协助运营商提升了运营团队的IP化技术储备与运营能力,构建高效、可靠、易用、面向未来的网络架构,进而助力运营商跨越ALL IP时代。
