基于微处理器和射频收发芯片的近程无线数传设计
录入：edatop.com 点击：
本文介绍了一种选用高性能、低功耗的32位微处理器STM32F103和射频收发芯片nRF24L01来设计短距离无线数据传输系统的具体方法。
1 系统设计
短距离无线数传系统主要由电源管理器AMC7635、微控制器STM32F103、射频收发器nrf24l01三部分组成。下面分别介绍其关键电路。
1.1 电源电路

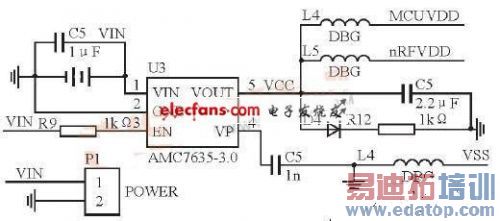

本设计的电源采用3.7V锂电池供电， 然后经低压降电源管理芯片AMC7635， 以产生3.0V的电压来为STM32F103和nRF24L01供电， 图1所示是本系统的供电电路。
近程无线数传系统供电电路
图4 系统程序流程图
系统程序设计的关键是UCOSII操作系统的移植和SPI口通信控制。有关操作系统的移植， 芯片厂商在官网上已有范例提供， 本文不再赘述。
