Bluecore5-MM在车载蓝牙设备中的应用

(1)以单芯片形式集成蓝牙系统的射频和基带控制、RISC结构的16位MCU和性能高达64 MI／s；的Kalimba DSP。其中MCU实现蓝牙协议栈和应用软件，DSP实现音频和语音处理以及流媒体音乐文件的编解码。

(2)独立的音频输入输出系统，内置麦克风偏置电路，并具备一定的音频输出驱动能力。

(3)无线发射功率达+8 dBm，接收灵敏度-90 dBm，无需外部放大器，只需印刷电路板天线便可满足蓝牙射频规范Class 2要求，通讯距离达10 m。

(4)具有USB、I2C、SPI、UART等多种接口，外接外部主控制器实现复杂应用。其中BC5-MM和主处理器通过UART进行通信，SPI接口用于BC5-MM程序调试、下载以及关键PSKEY属性设置。

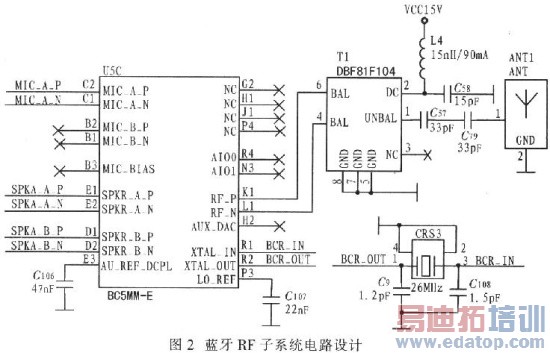

(5)内置LD0(低压差线性稳压器)可由外部3．3 V的电压生成1．8 V和1．5 V两种电压，其中，1．8 V主要为I／O口供电，1．5 V主要为内核供电，从而简化电路设计。图2为蓝牙RF子系统电路设计，由于BC5-MM内部集成蓝牙Modem，只需外接滤波器和天线便能实现RF子系统电路设计。这里，滤波器选用DBF81F104，该器件是SOSHIN专为蓝牙通信的可靠性。选用5 ppm的高性能RF晶体振荡器，并调整设置BC5-MM的关键PSKEY-Crystal Trim值，控制初始载波偏移在很小范同内，保证蓝牙手机能够搜索到设备并将其配对连接。
