超移动宽带无线接入技术(UWB)网络架构分析

基于扁平化网络架构的UMB解决方案与传统的分层架构明显不同，后者定义了多层的控制和互连平台。在传统的分层架构中，接入终端(AT)通过唯一的空中接口协议栈与多个基站(BS)通信。称为基站控制器(BSC)的集中控制实体保持各个BS之间协议状态的协调[1-3]。

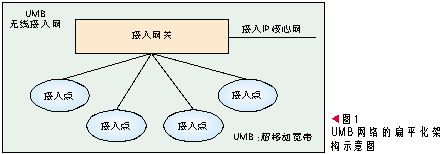

采用扁平架构的UMB网络不需要BSC这样的集中控制实体，如图1所示，相当于传统分层架构中基站的UMB演进基站(eBS)将传统BS、BSC的功能以及分组数据服务节点(PDSN)的某些功能融于一身，使网络部署更为简单。由于建网所需的元件数量减少，网络变得更加可靠、灵活、易于部署，而且运营成本更低廉。eBS间的相互影响大大减少，使eBS接口更为简单，从而促进了多厂商的互通。

传统分层的移动宽带无线接入网络依靠多种节点提供用户流量服务，如BS、BSC、PDSN和移动IP归属代理；而eBS可直接与Internet连接，提供服务。因而可降低延时、减少投资和维护成本，同时降低节点间的相互影响，以提供端到端的QoS。

1.1UMB汇聚接入网络

UMB网络架构的一个核心概念是汇聚接入网络(CAN)，通过它无缝集成UMB与现有的3G核心网。该网络与CDMA2000 1x EV-DO网络实现互通。

UMB无线接入网的中心是eBS，相当于目前3G BS和BSC的组合。eBS连接到公共的接入网关(AGW)，AGW提供了AT到分组数据网的IP连接点。

1.2UMB网元

UMB网络主要网元定义如下。

1.2.1接入终端

AT是为用户提供IP数据连接的用户设备，一般是移动电话、个人数字助理(PDA)或便携式电脑。
