综合布线的设计与思考

　　2.3 举例说明FTTH 的建设方案

　　2005 年4 月开始武汉电信已在紫菘花园揭开了FTTH的商用序幕，以后相继建设了武汉创业街、武汉当代国际花园等社区的综合应用的网络。

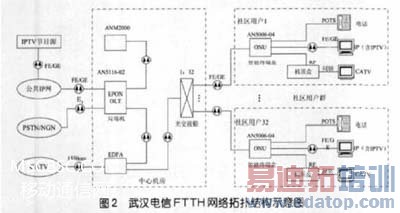

　　武汉电信建设的 FTTH 网络拓扑结构示意图如图 2 所示。

　　图中：

　　FE/GE —光纤以太网 / 千兆以太网

　　PSTN/NGN — 电话交换传输网 / 下一代网

　　POTS — 电话线

　　E1— 2.048Mbps接口

　　武汉电信建议的 FTTH 网络的特点：

　　● 社区内三网合一，能同时提供电话、IP(含IPTV)、CATV等服务。三网合一技术上先进、经济上合理，但在管理上尚存在一些问题。例如：CATV 属广电总局管理，而 FTTH 属电信部门管理，协调处理好双方的关系将是取得双赢的关键。

　　● 采用武汉烽火通信的国产设备，具有价格优势。

　　局端机 EPON OLT AN5116-02 型，放置于局端机房内。

　　用户端机 ONU AN5006-04 型，放置于用户家中智能终端盒内。

　　光分路器放置于光交接箱内。

　　3 综合布线的设计应与电信网的发展相适应

　　由上可知：电信网可能是 FTTH，也可能是 FTTB/N，各地的情况都不一样。而综合布线也可能是大楼的最后100m，园(社)区的最后 2km，或是数据中心机房内的布线，各工程项目也不一样。现在将典型的综合布线设计思路分别说明如下：

　　3.1 楼宇局域网的最后100m 综合布线设计

　　如果在楼的周围电信网已实施FTTB(光纤到楼)，则楼内局域网一般应该采用以铜缆为主的设计方案。当然，也不排斥部分用户采用光纤到桌面的布线，满足其更高速率和安全的需要。如 果 楼 的 周 围 电 信 网 尚 未 实 施FTTB，但还应了解其近期有无扩建计划。如果有计划且能满足建设周期的需要，仍然可以按其计划的进度考虑设计方案；如果无计划，则应按电信网的现状作为依据，考虑楼内综合布线的方案，并留有适当的发展余地。
